Подробная информация о продукте:
|
| Продукт: | Фланец трубы ковкой стали | Стандарт: | BS4504, BS10 ТАБЛИЦА D, |
|---|---|---|---|
| Тип фланца: | 101 плита, 105 слепое, 111 сваривая шея, выскальзывание 112 дальше, продетое нитку 113 | Давление: | PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160 |
| Материал: | углерод стальное A105, C22.8; Нержавеющая сталь 304/304L, 316/316L | антиржавейное покрытие: | Золотая желтая краска цвета, черная краска, горячее погружение гальванизировала |
| Ряд размера: | DN10-2000; 1/2» до 80" | ||
| Высокий свет: | Фланец BS4504 трубы ковкой стали DIN,EN1092-1 фланец BS4504 PN16,Сваривая фланец шеи A105 C22.8 |
||
Стальное DIN фланца BS4504 EN1092-1
Шея A105 фланца BS4504 PN16 сваривая
Великобританское метрическое стандартное BS4504 теперь устарелый и заменено вариантом 09-2008 EN1092- для стальных фланцов которые также стандарт DIN incorportes. Фланец сверля в EN1092-1 вообще это же как BS4504 и DIN2501 но EN1092--1 покрывает широкийа ассортимент. Хотя BS 4504 obsolescent, он остается в пользе для размеров светлой обязанности, фланцов нержавеющей стали экономики в применениях где коррозионная устойчивость и гигиена, а не высоко давления и температуры, основное рассмотрение. Таблицы BS 4504 под деталью применимые стандартные размеры от PN6, PN10, PN25 и PN40.
| Тип фланца | |

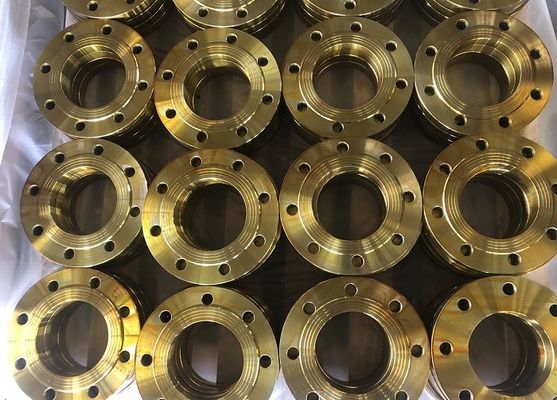

| Фланец плиты | EN1092-1 тип 01 |
| DIN2573 DIN2576 DIN2502 DIN2503 DIN2543 | |
| BS4504 тип 101 | |

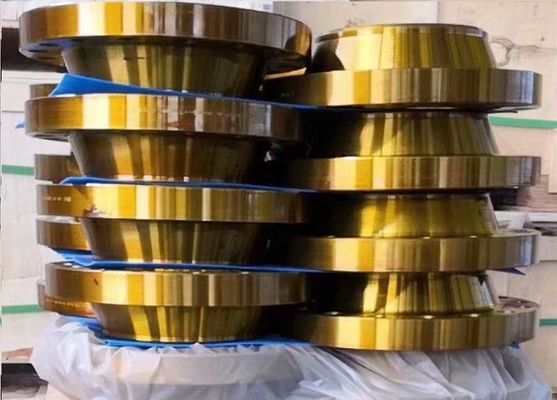

| Сваривая фланец шеи | EN1092-1 тип 11 |
| DIN2631 DIN2632 DIN2633 DIN2635 DIN2637 | |
| BS4504 тип 111 | |

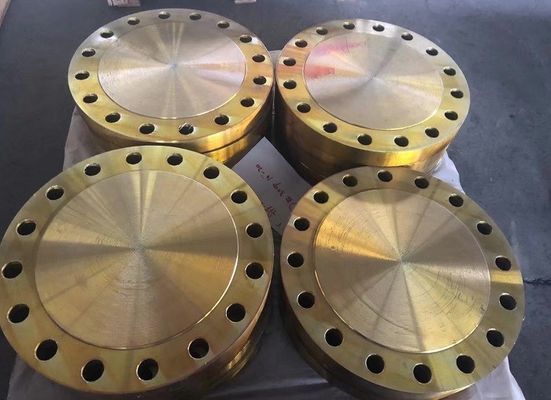

| Слепой фланец | EN1092-1 тип 05 |
| DIN2527 | |
| BS4504 type105 | |

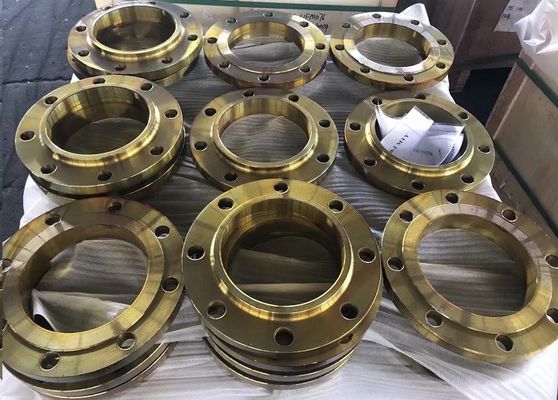

| Выскальзывание на hubbed flagne | EN1092-1 тип 12 |
| BS4504 тип 112 | |
| Продетый нитку фланец | EN1092-1 тип 13 |
| DIN2566 | |
| BS4504 тип 113 | |
| Свободный фланец | EN1092-1 тип 02 |
| DIN 2642 | |
Ряд размера: DN15-DN3000
Давление: PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160; PN200; PN250
Служите фланцем смотрящ на тип:
Материал:
EN 10222-2 P235GH углерода стальной; P245GH (1,0352); P250GH (1,0460); P280GH (1,0426) P355GH (1,0473); S235JR (1,0038); S275JR (1,0044); S355JR (1,0045); ST37.2; A105;
Нержавеющая сталь ASTM A182 F304/304L; F316/316L; F321; F51; 1,4301; 1,4307; 1,4401; 1,4404
Покрытие для материала углерода стального:
масло доказательства ржавчины; черная краска; горячее погружение гальванизировало; гальванизированное электрическое; покрашенная смола ethoxyline;
Производственный процесс: Горячая вковка
Упаковка: seaworth plywooden случай и паллет
Сертификат: ISO 9001; PED; AD2000 WO; MTC сырья; MTC продукта
| DN | Внешний диаметр | Диаметр круга болта | Диаметр отверстия для болтов | Номер болта | Вне диаметра шеи | Диаметры расточки | Толщина фланца | Длина | Диаметры шеи | ||||
| F | B1 | C1 | C | C2 | D | D1 | M | N/ | |||||
| 10 | 90 | 60 | 14 | 4 | 17,2 | 18,0 | 14 | 16 | 16 | 22 | 35 | 28 | 30 |
| 15 | 95 | 65 | 14 | 4 | 21,3 | 22,0 | 14 | 16 | 16 | 22 | 38 | 32 | 35 |
| 20 | 105 | 75 | 14 | 4 | 26,9 | 27,5 | 16 | 18 | 18 | 26 | 40 | 40 | 45 |
| 25 | 115 | 85 | 14 | 4 | 33,7 | 34,5 | 16 | 18 | 18 | 28 | 40 | 46 | 52 |
| 32 | 140 | 100 | 18 | 4 | 42,4 | 43,5 | 18 | 18 | 18 | 30 | 42 | 56 | 60 |
| 40 | 150 | 110 | 18 | 4 | 48,3 | 49,5 | 18 | 18 | 18 | 32 | 45 | 67 | 70 |
| 50 | 165 | 125 | 18 | 4 | 60,3 | 61,5 | 20 | 18 | 18 | 28 | 45 | 74 | 84 |
| 65 | 185 | 145 | 18 | 8 | 76,1 | 77,5 | 20 | 18 | 18 | 32 | 45 | 92 | 104 |
| 80 | 200 | 160 | 18 | 8 | 88,9 | 90,5 | 20 | 20 | 20 | 34 | 50 | 105 | 118 |
| 100 | 220 | 180 | 18 | 8 | 114,3 | 116,0 | 22 | 20 | 20 | 40 | 52 | 131 | 140 |
| 125 | 250 | 210 | 18 | 8 | 139,7 | 141,5 | 22 | 22 | 22 | 44 | 55 | 156 | 168 |
| 150 | 285 | 240 | 22 | 8 | 168,3 | 170,5 | 24 | 22 | 22 | 44 | 55 | 184 | 195 |
| 200 | 340 | 295 | 22 | 12 | 219,1 | 221,5 | 26 | 24 | 24 | 44 | 62 | 235 | 246 |
| 250 | 405 | 355 | 26 | 12 | 273,0 | 276,5 | 29 | 26 | 26 | 46 | 68 | 292 | 298 |
| 300 | 460 | 410 | 26 | 12 | 323,9 | 327,5 | 32 | 28 | 28 | 46 | 68 | 342 | 350 |
| 350 | 520 | 470 | 26 | 16 | 355,6 | 359,5 | 35 | 30 | 30 | 57 | 68 | 385 | 400 |
| 400 | 580 | 525 | 30 | 16 | 406,4 | 411,0 | 38 | 32 | 32 | 63 | 85 | 440 | 456 |
| 450 | 640 | 585 | 30 | 20 | 457,0 | 462,0 | 42 | 34 | 40 | 68 | 83 | 488 | 502 |
| 500 | 715 | 650 | 33 | 20 | 508,0 | 513,5 | 46 | 36 | 44 | 73 | 84 | 542 | 559 |
| 600 | 840 | 770 | 36 | 20 | 610,0 | 616,5 | 55 | 40 | 54 | 83 | 88 | 642 | 658 |
| 700 | 910 | 840 | 36 | 24 | 711,0 | Быть определенным покупателем | 63 | 40 | 58 | 83 | 104 | 746 | 760 |
| 800 | 1025 | 950 | 39 | 24 | 813,0 | 74 | 41 | 62 | 90 | 108 | 850 | 864 | |
| 900 | 1125 | 1050 | 39 | 28 | 914,0 | 82 | 48 | 64 | 94 | 118 | 950 | 968 | |
| 1000 | 1255 | 1170 | 42 | 28 | 1016,0 | 90 | 59 | 68 | 100 | 137 | 1052 | 1072 | |
