Подробная информация о продукте:
|
| Сталь углерода: | A234WPB | СС стальные: | 304L, 316L |
|---|---|---|---|
| Тип: | LR, СТАРШИЙ | Степень: | 45° 90° 180° |
| Покрытие: | Антиржавейное масло, черная картина | ||
| Высокий свет: | ЛОКОТЬ СТАЛЬНОЙ ТРУБЫ 316L ASTM A234,304L 45 локоть гальванизированный градусами,A234 WPB гальванизировало локоть 90 градусов |
||
Согласно форме, прямо и уменьшающ локоть.
В зависимости от угла, нормально локоть 45 градусов, 90 градусов и 180 градусов.
Как основано на радиусе, длинный радиус (1.5D) и короткий локоть радиуса (1D).
Для соединения, их смогите разделенный в локоть сварки гнезда, локоть сварного соединения встык и продетый нитку локоть.

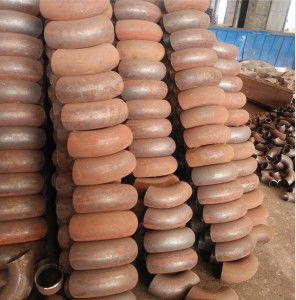

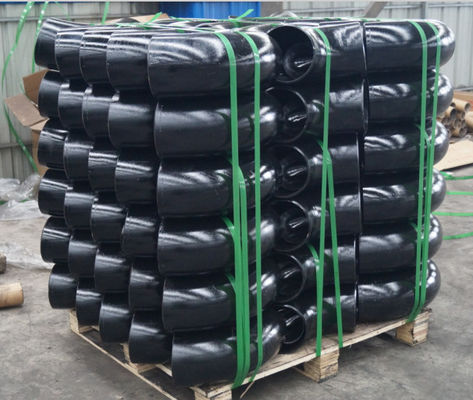

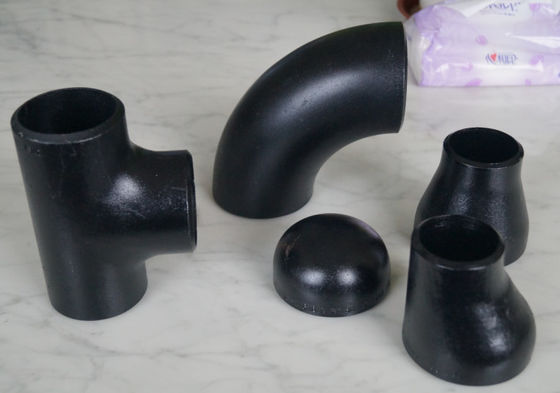

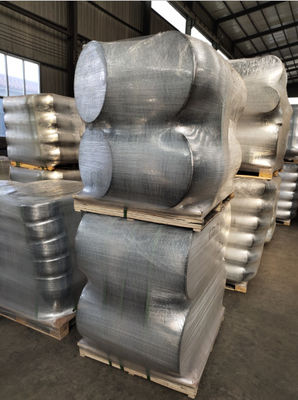

Мы не отметили все штуцеры углерода стальные Buttweld с именем, рангом, жарой толщина не, размера, стандарта и расписания. После сделанный взрывать, красить и отмечать 90 локтя степени ASTM A234 WPB, наши работники создали программу-оболочку они с пластиковой пеной и упаковали их в деревянные случаи или паллеты.
Ясные ярлыки маркированы на вне пакета для легкого идентификации количества и большая забота удостоверения личности продукта позабочена во время деятельности и транспорта.
| NPS | O.D. D |
90° Длинный Rad Центр, который нужно закончиться |
45° Длинный Rad Центр, который нужно закончиться B |
90° 3D Центр, который нужно закончиться |
45° 3D Центр, который нужно закончиться B |
|---|---|---|---|---|---|
| 1/2 | 21,3 | 38 | 16 | ||
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
Локоть 45 градусов углерода стальной & размеры локтя 90 градусов углерода стальные в миллиметрах если не указано иное. Толщина стены (t) должна быть определена клиентом.
ДОПУСКИ РАЗМЕРОВ ЛОКТЕЙ СВАРНОГО СОЕДИНЕНИЯ ВСТЫК - 45° И 90° - LR И 3D - ASME B16.9
| Номинальный размер трубы | 1/2 до 2.1/2 | 3 до 3.1/2 | 4 | 5 до 8 |
| Внешний диаметр на наклоне (d) |
+ 1,6 - 0,8 |
1,6 | 1,6 | + 2,4 - 1,6 |
| Внутри диаметра на конце | 0,8 | 1,6 | 1,6 | 1,6 |
| Центр для того чтобы закончить LR (A/B) | 2 | 2 | 2 | 2 |
| Центр для того чтобы закончить 3D (A/B) | 3 | 3 | 3 | 3 |
| Номинальный размер трубы | 10 до 18 | 20 до 24 | 26 до 30 | 32 до 48 |
| Внешний диаметр на наклоне (d) |
+ 4 - 3,2 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Внутри диаметра на конце | 3,2 | 4,8 | + 6,4 - 4,8 |
+ 6,4 - 4,8 |
| Центр для того чтобы закончить LR (A/B) | 2 | 2 | 3 | 5 |
| Центр для того чтобы закончить 3D (A/B) | 3 | 3 | 6 | 6 |
| Толщина стены (t) | Меньше чем 87,5% из номинальной толщины стены |
|||
Размеры локтя ASTM A234 WPB
Стандарт: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
Диаметр: DN20 к DN1500/3/4" до 60"
Расписание: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
Радиус: Короткий радиус (СТАРШИЙ) и длинный радиус (LR)
Тип: Безшовный и сваренный
Поверхность: Черный праймер, гальванизировал
