Подробная информация о продукте:
|
| Давление: | 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB | Стандарт: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA КЛАССИФИЦИРУЕТ D, DIN, EN1092-1 |
|---|---|---|---|
| Тип: | ФЛАНЕЦ WN, ТАК ФЛАНЕЦ, СЛЕПОЙ ФЛАНЕЦ, ФЛАНЕЦ SW, ФЛАНЕЦ ПЛИТЫ, ФЛАНЕЦ СОЕДИНЕНИЯ ПОДОЛА | размер: | 1/2» ДО 80", 0,5 ДЮЙМА К 80 ДЮЙМОВ |
| Поверхностное покрытие: | ЧЕРНАЯ КАРТИНА, ЖЕЛТАЯ КАРТИНА, ГАЛЬВАНИЗИРУЮЩ, АНТИРЖАВЕЙНОЕ МАСЛО | ГЕРМЕТИЗИРУЯ ФЛАНЕЦ СТОРОНЫ: | ПОДНЯТАЯ СТОРОНА (RF), ПЛОСКАЯ СТОРОНА (FF), ТИП КОЛЬЦА СОВМЕСТНЫЙ (RTJ) |

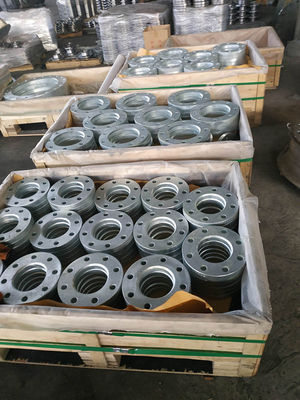

| Пакет: | Случаи/паллеты переклейки моря достойные | Условие цены: | ОБМАНЫВАЙТЕ, КИФ, КФР |
| Период продукции: | чем 60tons в пределах 30days, больше чем 60tons 50days | Сертификат: | PED, ISO |
| Материал: | НЕРЖАВЕЮЩАЯ СТАЛЬ SS304L SS316L УГЛЕРОДА СТАЛЬНАЯ A105 A36 | ||
| Высокий свет: | 0.5Inch гальванизировало стальной фланец,80Inch гальванизировало стальной фланец,Sorf Forged гальванизировало фланец трубы |
||

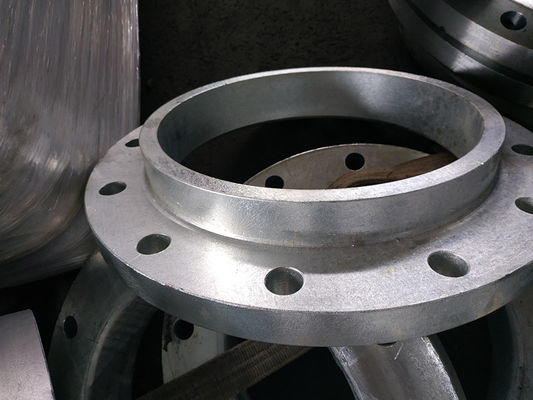

ГАЛЬВАНИЗИРОВАННЫЙ СТАЛЬНОЙ ANSI B16.5 ASME B16.47 SLIP ФЛАНЦА НА ФЛАНЦЕ SORF ВЫКОВАЛ ФЛАНЕЦ
| РАЗМЕР | МАТЕРИАЛ | ТИП ФЛАНЦА |
| 1/2» - 80" | Нержавеющая сталь | фланец шеи сварки |
| Выскальзывание на фланце | ||
| фланец сварки гнезда | ||
| Фланец соединения ПОДОЛА | ||
| Продетый нитку фланец | ||
| слепой фланец | ||
| СТАЛЬ УГЛЕРОДА, НЕРЖАВЕЮЩАЯ СТАЛЬ | фланец шеи сварки | |
| Выскальзывание на фланце | ||
| фланец сварки гнезда | ||
| Фланец соединения ПОДОЛА | ||
| Продетый нитку фланец | ||
| слепой фланец | ||
| Герметизируя сторона фланцов | RF с serrated финишем | |
| FF с 3 водоразделами | ||
| FF с ровными finis | ||
| RTJ (тип кольца совместный) | ||
| FF с serrated финишем | ||
| RF с водоразделами |
| ø | D | b | g | m | a | J* | h | k | Отверстия | l | Kg. |
| 1/2» | 88,9 | 11,1 | 34,9 | 30,2 | 21,3 | 15,7 | 47,6 | 60,3 | 4 | 15,9 | 0 500 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 26,7 | 20,8 | 52,4 | 69,8 | 4 | 15,9 | 0 700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 33,5 | 26,7 | 55,6 | 79,4 | 4 | 15,9 | 1 100 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 42,2 | 35,1 | 57,1 | 88,9 | 4 | 15,9 | 1 500 |
| 1 1/2» | 127,0 | 17,5 | 73,0 | 65,1 | 48,3 | 40,9 | 61,9 | 98,4 | 4 | 15,9 | 1 800 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 60,3 | 52,6 | 63,5 | 120,6 | 4 | 19,0 | 2 700 |
| 2 1/2» | 177,8 | 22,2 | 104,8 | 90,5 | 73,1 | 62,7 | 69,8 | 139,7 | 4 | 19,0 | 4 400 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 88,9 | 78,0 | 69,8 | 152,4 | 4 | 19,0 | 5 200 |
| 3 1/2» | 215,9 | 23,8 | 139,7 | 122,2 | 101,6 | 90,2 | 71,4 | 177,8 | 8 | 19,0 | 6 400 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 114,3 | 102,4 | 76,2 | 190,5 | 8 | 19,0 | 7 500 |
| 5" | 254,0 | 23,8 | 185,7 | 163,5 | 141,2 | 128,3 | 88,9 | 215,9 | 8 | 22,2 | 9 200 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 168,4 | 154,2 | 88,9 | 241,3 | 8 | 22,2 | 11 000 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 219,1 | 202,7 | 101,6 | 298,4 | 8 | 22,2 | 18 300 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 273,0 | 254,5 | 101,6 | 361,9 | 12 | 25,4 | 25 000 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 323,8 | 304,8 | 114,3 | 431,8 | 12 | 25,4 | 39 000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 355,6 | 336,5 | 127,0 | 476,2 | 12 | 28,6 | 51 000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 406,4 | 387,3 | 127,0 | 539,7 | 16 | 28,6 | 60 000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 457,2 | 438,1 | 139,7 | 577,8 | 16 | 31,7 | 71 000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 508,0 | 488,9 | 144,5 | 635,0 | 20 | 31,7 | 88 000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 558,8 | 539,7 | 149,2 | 692,1 | 20 | 34,9 | 102 000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 609,6 | 590,5 | 152,4 | 749,3 | 20 | 34,9 | 119 000 |
| DIAM трубы нормальное. | O.D. Фланец | Thk. минуты фланца | DIAM. Эпицентр деятельности |
Диаметр поднятой стороны | Длина Hub.Y | Длина потока | DIAM. болта Круг |
DIAM. болта Отверстия |
Номер болтов |
DIAM Болты (дюйм) |
KG | LB | |
| дюйм | dn | O | C | X | G | Y | T | ДО РОЖДЕСТВА ХРИСТОВА | BH | МЛРД | BD | ||
| 1/2» | 15 | 89,00 | 11,20 | 30,20 | 35,10 | 15,70 | 15,70 | 60,50 | 15,80 | 4 | 1/2» | 0,4 | 0,9 |
| 3/4" | 20 | 98,50 | 12,70 | 38,10 | 42,90 | 15,70 | 15,70 | 69,90 | 15,80 | 4 | 1/2» | 0,7 | 1,5 |
| 1" | 25 | 108,00 | 14,20 | 49,30 | 50,80 | 17,50 | 17,50 | 79,30 | 15,80 | 4 | 1/2» | 0,8 | 1,8 |
| 1-1/4» | 32 | 117,50 | 15,70 | 58,70 | 63,50 | 20,60 | 20,60 | 88,90 | 15,80 | 4 | 1/2» | 1,2 | 2,6 |
| 1-1/2» | 40 | 127,00 | 17,50 | 65,00 | 73,20 | 22,40 | 22,40 | 98,60 | 15,80 | 4 | 1/2» | 1,5 | 3,3 |
| 2" | 50 | 152,50 | 19,10 | 77,70 | 91,90 | 25,40 | 25,40 | 120,70 | 19,10 | 4 | 5/8" | 2,3 | 5,1 |
| 2-1/2» | 65 | 178,00 | 22,40 | 90,40 | 104,60 | 28,40 | 28,40 | 139,70 | 19,10 | 4 | 5/8" | 3,7 | 8,1 |
| 3" | 80 | 190,50 | 23,90 | 108,00 | 127,00 | 30,20 | 30,20 | 152,40 | 19,10 | 4 | 5/8" | 4,1 | 9 |
| 3-1/2» | 90 | 216,00 | 23,90 | 122,20 | 139,70 | 31,80 | 31,80 | 177,80 | 19,10 | 8 | 5/8" | 5,1 | 11,2 |
| 4" | 100 | 228,50 | 23,90 | 134,90 | 157,20 | 33,30 | 33,30 | 190,50 | 19,10 | 8 | 5/8" | 5,9 | 13 |
| 5" | 125 | 254,00 | 23,90 | 163,60 | 185,70 | 36,60 | 36,60 | 215,90 | 22,40 | 8 | 3/4" | 7 | 15,4 |
| 6" | 150 | 279,50 | 25,40 | 192,00 | 215,90 | 39,60 | 39,60 | 241,30 | 22,40 | 8 | 3/4" | 8,4 | 18,5 |
| 8" | 200 | 343,00 | 28,40 | 246,10 | 269,70 | 44,50 | 44,50 | 298,50 | 22,40 | 8 | 3/4" | 13 | 28,6 |
| 10" | 250 | 406,50 | 30,20 | 304,80 | 323,90 | 49,30 | 49,30 | 362,00 | 25,40 | 12 | 7/8" | 18 | 39,5 |
| 12" | 300 | 482,50 | 31,80 | 365,30 | 381,00 | 55,60 | 55,60 | 431,80 | 25,40 | 12 | 7/8" | 29 | 64 |
| 14" | 350 | 533,50 | 35,10 | 400,10 | 412,80 | 57,20 | 57,20 | 476,30 | 28,50 | 12 | 1" | 39 | 86 |
| 16" | 400 | 597,00 | 36,60 | 457,20 | 469,90 | 63,50 | 63,50 | 539,80 | 28,50 | 16 | 1" | 47 | 103 |
| 18" | 450 | 635,00 | 39,60 | 505,00 | 533,40 | 68,30 | 68,30 | 577,90 | 31,80 | 16 | 1 1/8" | 57 | 126 |
| 20" | 500 | 698,50 | 42,90 | 558,80 | 584,20 | 73,20 | 73,20 | 635,00 | 31,80 | 20 | 1 1/8" | 76 | 167 |
| 24" | 600 | 813,00 | 47,80 | 663,40 | 692,20 | 82,60 | 82,60 | 749,30 | 35,10 | 20 | 1 1/4" | 97 | 214 |
