DN10 к DN5000 фланцу плиты b B16.5 B16.47 класса фланца AWWA C207 слепому

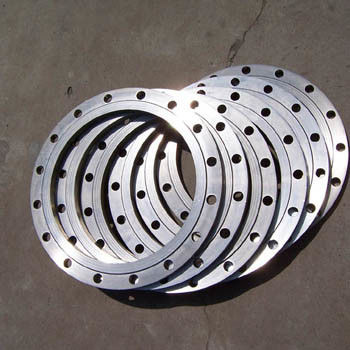

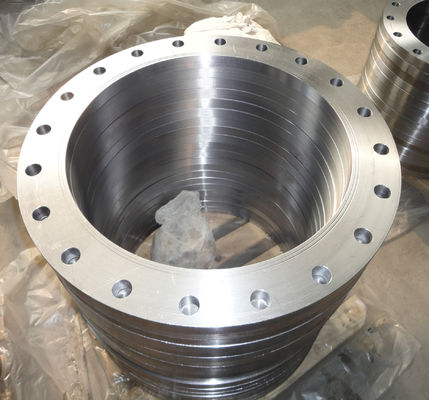

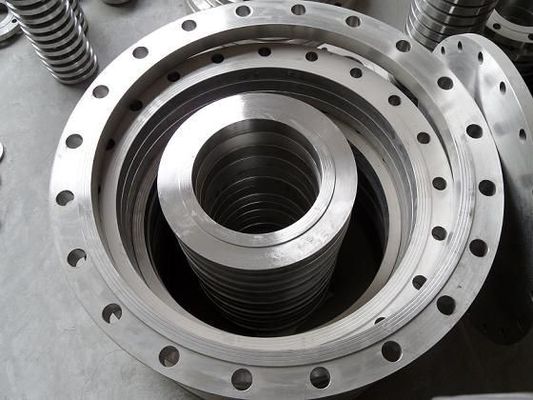

Большие изображения : DN10 к DN5000 фланцу плиты b B16.5 B16.47 класса фланца AWWA C207 слепому

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	XF
Сертификация:	ISO,PED,,ADW2000,CE
Номер модели:	1/2» - 72"

Оплата и доставка Условия:

Количество мин заказа:	1Ton
Цена:	NEGOCIATION
Упаковывая детали:	СЫГРАЙТЕ ДЕРЕВЯННЫЕ СЛУЧАИ, ПАЛЛЕТ, или как запрос cusomers
Время доставки:	30days
Условия оплаты:	Л/К, Д/П, Т/Т
Поставка способности:	10000ТОНС В МЕСЯЦ

контакт

DN10 к DN5000 фланцу плиты b B16.5 B16.47 класса фланца AWWA C207 слепому

описание

размер:	″ 1/2 (N.B. 15) к ″ 48 (1200NB) DN10~DN5000	Стандарты:	ANSI/ASME B16.5, B16.47 серия a & b, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI служат фланцем, ASME
Давление:	Класс 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS	Покрытие:	Краска масла черная, антиржавейная краска, оцинковывает покрытое, желтое прозрачное, холодное и горя
Соедините тип тип стороны фланца:	Поднятая сторона (RF), тип соединение кольца (RTJ), плоская сторона (FF), большая сторона Мужчин-жен	сталь углерода:	ASTM A105 ASME SA105
Нержавеющая сталь:	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L	Упаковка:	Не окурите или не окурите переклейку/деревянные паллет или случай
Высокий свет:	Фланец плиты DN10 DN5000 B16.47 слепой , Фланец b класса awwa DN5000 , DN5000 класс b фланца AWWA C207

AWWA C207 служит фланцем размеры

AWWA стоит для американских работ воды ассоциация технический, бесприбыльный комитет, это определяет и унифицирует главные требования для систем waterworks. Видные потребители AWWA C207 служат фланцем размеры включают тубопровод Waterworks, отработанной воды, slurry так же, как завода. В виду того что эти фланцы использованы в системах тубопровода низкого давления, фланцы f класса awwa c207 стандарт который доказывает быть эффективным решением экономии на затратах, по сравнению с или ANSI или ASME выковало фланцы. Эти размеры фланца awwa c207 были конструированы для пользы в индустриях как масло, пар, или химические применения.

Класс b проверки AWWA C207 служит фланцем вес и стандарты

Фланцы AWWA C207

AWWA C207 служит фланцем размеры

AWWA C207 служит фланцем стандарты

Изготовитель фланцов нержавеющей стали AWWA C207, фланцов стали углерода поставщика AWWA C207

Стандарты AWWA обеспечивают трубу awwa c207 стальную служат фланцем свойства которые запланированы быть использованным для питьевой воды только. Например, оценки фланца AWWA применимы только на атмосферической температуре. Стандарты AWWA покрывают классы которые помечены буквами как b, d, e, F. фланца изо всех этих классов, обыкновенно используемое соединение D. в отличие от ANSI, номинальные размеры класса трубы для рядов слепого фланца класса d awwa c207 между 3 дюймами до около 144 дюйма. Не похож на стандарт ANSI который включает все типы фланцов, стандарт AWWA только включает следующие типы фланца кольца фланцов т.е. –, типа фланца эпицентра деятельности, слепого фланца, и продетых нитку фланцов утюга.

Оглавление

Спецификации составляют схему фланцов AWWA C207

AWWA C207 служит фланцем диаграмма размера	″ 1/2 (N.B. 15) к ″ 48 (1200NB) DN10~DN5000
AWWA C207 служит фланцем стандарты	ANSI/ASME B16.5, B16.47 серия a & b, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI служат фланцем, ASME служат фланцем, фланцы BS, фланцы DIN, фланцы EN, фланец ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ), ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	6Bar 10Bar 16Bar 25Bar 40Bar
EN	6Bar 10Bar 16Bar 25Bar 40Bar
AWWA C207 служит фланцем ANSI оценки давления	Класс 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
AWWA C207 служит фланцем вычисление давления в DIN	6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10 k, 16 k 20 k, 30 k, 40 k, 63 k
Протоколы испытаний оборудования	EN 10204/3.1B Сырье аттестует Отчет по испытанию 100% рентгенографирования Отчет о проверке третьей стороны, etc
Покрытие	Краска масла черная, антиржавейная краска, оцинковывает покрытое, желтое прозрачное, холодное и горячее гальванизированное погружение
Большинств общие типы фланцов AWWA C207	выкованный/продетый нитку/привинтил/плита
Метод продукции	выкованный, нагрейте - обработанный и подверганный механической обработке
Соедините тип тип стороны фланца	Поднятая сторона (RF), тип соединение кольца (RTJ), плоская сторона (FF), большая сторона Мужчин-женских (LMF), Подол-соединения (LJF), небольшое Мужчин-женское (SMF), небольшой язык, большой язык & паз, паз
Особенный дизайн	Согласно вашему чертежу КАК, ANSI, BS, DIN и JIS N.B. 15 (″ 1/2) к N.B. 200 (″ 8) Равный и конфигурации уменьшения
Начало	Индийская/западная Европа/Япония/США/корейское
Изготовитель	DIN ANSI, ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ), JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE etc. Фланцы AWWA C207: - Фланец BS, фланец EN, фланец API 6A, фланец ANSI, фланец ASME, DIN служит фланцем, EN1092-1 фланец, фланец UNI, фланец JIS/KS, BS4504 фланец, фланец GB, Фланец AWWA C207, фланец ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ), фланец PSI B.S: BS4504, BS3293, BS1560, BS10 КАК 2129: Таблица d; Таблица e; Таблица h Серия a ANSI B16.5, ANSI B16.47 & b, MSS SP44, ASA, API-605, AWWA, изготовленные на заказ чертежи ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Американский стандарт (ANSI) Немецкий (DIN) Английский стандарт (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 фланцов AWWA C207 Другой стандарт: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276
Тест	Спектрограф прямого отсчета, гидростатическая испытывая машина, детектор рентгеновского снимка, детектор рванины UI trasonic, детектор магнитной частицы
Оборудование	Машина, гибочная машина прессы, нажимая машину, электрическую скашивая машину, Песк-взрывая машину etc

Доступный материал фланцов AWWA C207

Сталь углерода	ASTM A105 ASME SA105 DIN 1,0402 DIN 1,0460 DIN 1,0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Высокий CS ASTM A694 выхода
Нержавеющая сталь	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Легированная сталь	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Медь	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, etc
Медный никель	Медный никель 90/10 (C70600), никель 70/30 Cupro (C71500), UNS C71640
Латунь	3602 / 2604/H59/H62/etc.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, x
Monel	Monel 400 (номер N04400), Monel 500 UNS (номер N05500 UNS)
Сплав 20	Сплав Carpenter® 20, сплав 20Cb-3
Алюминиевый	5052 /6061/ 6063/2017/7075/etc.
Никель	Никель 200, никель 201
Дуплекс	S31803 / S32205 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61
Супер дуплекс	S32750 / S32760 A182 Gr F51/F52/F53/F54/F55/F57/F59/F60/F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Smo	SMO 254/6Mo, UNS S31254, DIN 1,4547
Nimonic	Nimonic 75, Nimonic 80A, Nimonic 90
Другой материал	Бронза олова, бронза Alumunum, бронза руководства
Титан	GR 1 титана ASTM B381 GR 2 титана ASTM B381 GR 4 титана ASTM B381 GR 5 титана ASTM B381 GR 7 титана ASTM B381

Запас обширный ряд фланцов AWWA C207, изготовитель фланцов детандера AWWA C207

Размеры фланцов AWWA C207

Размер Nom		Толщина			Сверлить			Вес
	OD	Выскальзывани-на	Слепой	Скважина	Круг болта	Dia отверстия	Но. отверстия	Выскальзывани-на	Слепой
		T	T	B	C
4	10,00	1,130	1,130	4,57	7,88	0,875	8	18	25
5	11,00	1,210	1,210	5,66	9,25	0,875	8	22	33
6	12,50	1,310	1,310	6,73	10,62	0,875	12	30	46
8	15,00	1,310	1,310	8,73	13,00	1,000	12	40	66
10	17,50	1,500	1,500	10,88	15,25	1,125	16	56	102
12	20,50	1,630	1,630	12,88	17,75	1,250	16	83	152
14	23,00	1,940	1,940	14,19	20,25	1,250	20	128	228
16	25,50	2,140	2,140	16,19	22,50	1,375	20	167	310
18	28,00	2,250	2,250	18,19	24,75	1,375	24	204	392
20	30,50	2,330	2,330	20,19	27,00	1,375	24	247	482
22	33,00	2,500	2,500	22,19	29,25	1,375	24	307	606
24	36,00	2,690	2,690	24,19	32,00	1,625	24	388	776
26	38,25	3,000	3,000	26,19	34,50	1,875	28	451	977
28	40,75	3,130	3,130	28,19	37,00	1,875	28	532	1156
30	43,00	3,150	3,166	30,19	39,25	1,875	28	586	1303
32	45,25	3,250	3,332	32,19	41,50	1,875	28	657	1518
34	47,50	3,380	3,475	34,19	43,50	1,875	28	741	1745
36	50,00	3,460	3,671	36,19	46,00	2,125	32	802	2042
38	52,25	3,500	3,815	38,19	48,00	2,125	32	874	2317
40	54,25	3,630	3,982	40,19	50,25	2,125	36	937	2608
42	57,00	3,810	4,171	42,19	52,75	2,125	36	1103	3015
44	59,25	4,000	4,338	44,19	55,00	2,125	36	1237	3388
46	61,50	4,130	4,505	46,19	57,25	2,125	40	1344	3791
48	65,00	4,500	4,781	48,19	60,75	2,125	40	1718	4494
