BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

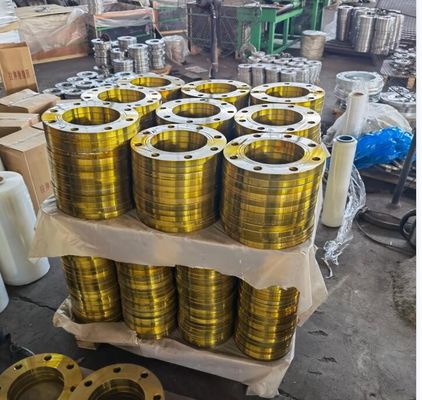

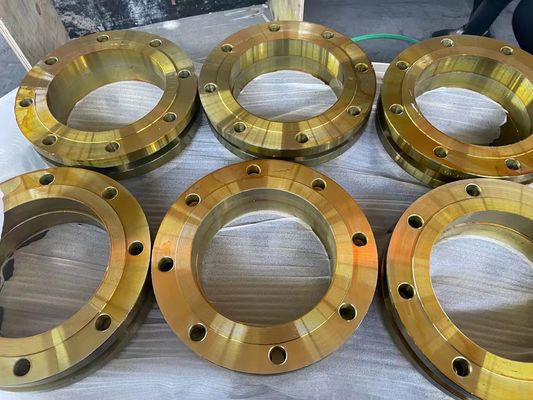

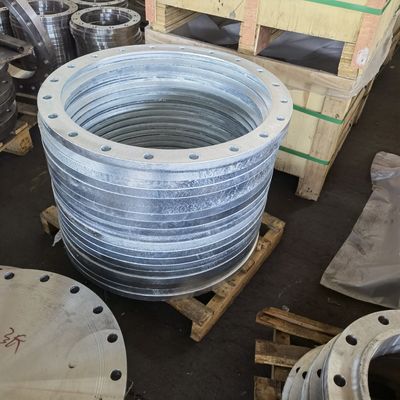

Большие изображения : BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	XF
Сертификация:	EN10204 3.1 ISO9001 , PED AND AD2000 W0
Номер модели:	ДН15-ДН2000

Оплата и доставка Условия:

Количество мин заказа:	1pcs
Цена:	USD 1-100 One PCS
Упаковывая детали:	PLYWOODEN И ПАЛЛЕТ
Время доставки:	15-30DAYS
Условия оплаты:	L/C, D/A, D/P, T/T, западное соединение
Поставка способности:	2000TONS ОДИН МЕСЯЦ

контакт

BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

описание

Метод продукции:	Выкованный	Стандарт:	BS4504
Давление:	PN6, PN10; PN16; PN25; PN40; PN63; ТАБЛИЦА D PN100 BS10, BS10 ТАБЛИЦА E	Ряд размера:	ДН15-ДН2000
Тип фланца:	Покройте фланец, шторку, выскальзывание дальше, сваривая шею, продетый нитку фланец	Материал:	Углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;
Покрытие:	Черная краска, желтая краска, горячий гальванизированный, холодный гальванизировать и масло	Упаковка:	Случаи или паллет переклейки Seay достойные
Высокий свет:	ТАБЛИЦА h выковала ФЛАНЕЦ BS 4504 , ФЛАНЕЦ BS 4504 PN6 PN10 , BS10 ФЛАНЕЦ PN160 ТАБЛИЦЫ D

BS4504 ПЛИТЫ PN10, PN16, СЛЕПОГО SLIP ФЛАНЕЦ ДАЛЬШЕ И СВАРЕННОГО ФЛАНЦА ШЕИ С ГОРЯЧИМ ГАЛЬВАНИЗИРОВАННЫМ ПОГРУЖЕНИЕМ

Продукт Introducting

Продукт	Горячие фланцы ковкой стали
Стандарт	BS4504
Тип фланца	ПЛИТА 101; 105 ШТОРОК; СВАРИВАЯ ШЕЯ 111; 112 SLIP ДАЛЬШЕ; 113 ПРОДЕТЫХ НИТКУ BS10 ТАБЛИЦА D, СКАЗ E, ТАБЛИЦА F, ТАБЛИЦА H
Ряд размера	DN10-DN2000
Давление	PN6; PN10; PN16; PN25; PN40; PN63; PN100
Материал	углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;
Упаковка	seay достойные случаи или паллет переклейки

Продукт: Горячие фланцы ковкой стали

Стандарт: BS4504

Тип фланца: ПЛИТА 101; 105 ШТОРОК; СВАРИВАЯ ШЕЯ 111; 112 SLIP ДАЛЬШЕ; 113 ПРОДЕТЫЙ НИТКУ

Ряд размера: DN10-DN2000

Давление: PN6; PN10; PN16; PN25; PN40; PN63; PN100

Материал: углерод стальное A105; C22.8; ST37.2; S235JR; нержавеющая сталь 304/304L; 316/316L;

Упаковка: seay достойные случаи или паллет переклейки

BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160 0

Размеры фланца BS 10

Размеры фланца BS 10 2Table d

Номинальный	O.D		Dia.		Dia.		Но.		Dia.		Толщина
Размер трубы	Труба		Фланец		Круг болта		Болт		Болт

1/2»		21,3		95,3		66,7		4		12,7		4,8
3/4"		26,7		101,6		73,0		4		12,7		4,8
1"		33,4		114,3		82,6		4		12,7		4,8
1 1/4"		42,2		120,7		87,6		4		12,7		6,4
1 1/2»		48,3		133,4		98,4		4		12,7		6,4
2"		60,3		152,4		114,3		4		15,9		7,9
2 1/2»		73,0		165,1		127,0		4		15,9		7,9
3"		88,9		184,2		146,1		4		15,9		9,5
3 1/2»		101,6		203,2		165,1		4		15,9		9,5
4"		114,3		215,9		177,8		4		15,9		9,5
5"		141,3		254,0		209,6		8		15,9		12,7
6"		168,3		279,4		228,6		8		15,9		12,7
7"		190,5		304,8		260,4		8		15,9		12,7
8"		219,1		336,6		292,1		8		15,9		12,7
9"		244,5		368,3		323,9		8		15,9		15,9
10"		273,0		406,4		355,6		8		19,1		15,9
12"		323,9		457,2		406,4		12		19,1		15,9
14"		355,6		527,1		469,9		12		22,2		19,1
16"		406,4		577,9		520,7		12		22,2		19,1
18"		457,2		641,4		584,2		12		22,2		22,2
20"		508,0		704,9		641,4		16		22,5		25,4
24"		609,6		825,5		755,7		16		25,4		28,6

Размеры фланца таблицы e BS 10

Номинальный	Dia.	Dia.		Но.	Dia.	Толщина
Размер трубы	Фланец	Круг болта		Болт	Болт
1/2»	95,3	66,7	4		12,7	6,4
3/4"	101,6	73,0	4		12,7	6,4
1"	114,3	82,6	4		12,7	7,1
1 1/4"	120,7	87,3	4		12,7	7,9
1 1/2»	133,4	98,4	4		12,7	8,7
2"	152,4	114,3	4		15,9	9,5
2 1/2»	165,1	127,0	4		15,9	10,3
3"	184,2	146,1	4		15,9	11,1
3 1/2»	203,2	165,1	8		15,9	11,9
4"	215,9	177,8	8		15,9	12,7
5"	254,0	209,6	8		15,9	14,3
6"	279,4	228,6	8		19,1	17,5
7"	304,8	260,4	8		19,1	19,1
8"	336,6	292,1	8		19,1	19,1
9"	368,3	323,9	12		19,1	20,6
10"	406,4	355,6	12		19,1	22,2
12"	457,2	406,4	12		22,2	25,4
14"	527,2	469,9	12		22,2	25,4
16"	577,9	520,7	12		22,2	25,4
18"	641,4	584,2	16		22,2	28,6
20"	704,9	647,4	16		22,2	31,8
24"	825,5	755,7	16		25,4	38,1

Размеры фланца f таблицы BS 10

Номинальный	O.D.		Dia		Dia		Но.		Dia.		Толщина
Размер трубы	Труба		Фланец		Круг болта		Болт		Болт
1/2»		21,3		95,3		66,7		4		12,7		9,5

3/4"		26,7		101,6		73,0		4		12,7		9,5
1"		33,4		120,7		87,3		4		15,9		9,5
1 1/4"		42,2		133,4		98,4		4		15,9		12,7
1 1/2»		48,3		139,7		104,8		4		15,9		12,7
2"		60,3		165,1		127,0		4		15,9		15,9
2 1/2»		73,0		184,2		146,1		8		15,9		15,9
3"		88,9		203,2		165,1		8		15,9		15,9
3 1/2»		101,6		215,9		177,8		8		15,9		19,1
4"		114,3		228,6		190,5		8		15,9		19,1
5"		141,3		279,4		235,0		8		19,1		22,2
6"		168,3		304,8		260,4		12		19,1		22,2
7"		190,3		336,6		292,1		12		19,1		22,2
8"		219,1		368,3		323,9		12		19,1		25,4
9"		244,5		406,4		355,6		12		22,2		25,4
10"		273,0		431,8		381,0		12		22,2		25,4
12"		323,0		489,0		438,2		16		22,2		28,6
14"		355,6		552,5		495,3		16		25,4		31,8
16"		406,4		609,6		552,5		20		25,4		31,8
18"		457,2		673,1		609,6		20		28,6		34,9
20"		508,0		736,6		673,1		24		28,6		38,1
24"		609,6		850,9		781,1		24		31,8		41,3

Размеры фланца h таблицы BS 10

Номинальный	Dia		Dia.		Но.		Dia.		Толщина
Размер трубы	Фланец		Круг болта		Болт		Болт
1/2»		114,3		82,6		4		15,9		12,7
3/4"		114,3		82,6		4		15,9		12,7
1"		120,78		87,3		4		15,9		14,3
1 1/4"	133,4		98,4		4		15,9		17,5
1 1/2»		139,7		104,8		4		15,9		17,5
2"	165,1		127,0		4		15,9		19,1
2 1/2»		184,2		146,1		8		15,9		19,1
3"	203,2		165,1		8		15,9		22,2
3 1/2»		215,9		177,8		8		15,9		22,2
4"	228,6		190,5		8		15,9		25,4
5"		279,4		235,0		8		19,1		28,6
6"		304,8		260,4		12		19,1		28,6
7"		336,6		292,1		12		19,1		31,8
8"		368,3		323,9		12		19,1		31,8
9"		406,4		355,6		12		22,2		34,9
10"		431,8		381,0		12		22,2		34,9
12"		489,0		438,2		16		22,2		38,1
14"		552,5		495,3		16		25,4		41,3
16"		609,6		552,5		20		25,4		44,5
18"		673,1		609,6		20		28,6		47,6
20"		736,6		673,1		24		28,6		50,8
24"		850,9		781,1		24		31,8		57,2

Размеры фланцов BS 10 в mm, размерах фланцов BS 10

НОМИНАЛЬНАЯ СКВАЖИНА 15	ДИАМЕТР ПО ФЛАНЦУ в mm	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	3 3/4"/95	2 5/8"/67	4	1/2»	9/16"/14	3/8"/10
Таблица e	3 3/4"/95	2 5/8"/67	4	1/2»	9/16"/14	3/8"/10
Таблица f	3 3/4"/95	2 5/8"/67	4	1/2»	9/16"/14	3/8"/10
Таблица h	4» 1/2/114	3 1/4"/83	4	5/8"	11/16"/17	» 1/2/13
Таблица j	4» 1/2/114	3 1/4"/83	4	5/8"	11/16"/17	5/8"/16
Таблица k	4» 1/2/114	3 1/4"/83	4	5/8"	11/16"/17	3/4"/19
НОМИНАЛЬНАЯ СКВАЖИНА 20	ДИАМЕТР ПО ФЛАНЦУ в mm	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	4"/102"	2 7/8"/73"	4	1/2»	9/16"/14"	3/8"/10"
Таблица e	4"/102"	2 7/8"/73"	4	1/2»	9/16"/14"	3/8"/10"
Таблица f	4"/102"	2 7/8"/73"	4	1/2»	9/16"/14"	3/8"/10"
Таблица h	4» 1/2/114"	3 1/4"/83"	4	5/8"	11/16"/17"	» 1/2/13"
Таблица j	4» 1/2/114"	3 1/4"/83"	4	5/8"	11/16"/17"	5/8"/16"
Таблица k	4» 1/2/114"	3 1/4"/83"	4	5/8"	11/16"/17"	3/4"/19"
НОМИНАЛЬНАЯ СКВАЖИНА 25	ДИАМЕТР ПО ФЛАНЦУ	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	4» 1/2/114	3 1/4"/83	4	1/2»	9/16"/14	3/8"/10
Таблица e	4» 1/2/114	3 1/4"/83	4	1/2»	9/16"/14	3/8"/10
Таблица f	4 3/4"/121	3 7/16"/87	4	5/8"	9/16"/14	3/8"/10
Таблица h	4 3/4"/121	3 7/16"/87	4	5/8"	11/16"/17	9/16"/14
Таблица j	4 3/4"/121	3 7/16"/87	4	5/8"	11/16"/17	3/4"/19
Таблица k	5"/127	3 3/4"/95	4	5/8"	11/16"/17	7/8"/22
НОМИНАЛЬНАЯ СКВАЖИНА 32	ДИАМЕТР ПО ФЛАНЦУ	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	4 3/4"/121	3 7/16"/87	4	1/2»	9/16"/14	» 1/2/13
Таблица e	4 3/4"/121	3 7/16"/87	4	1/2»	9/16"/14	» 1/2/13
Таблица f	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	» 1/2/13
Таблица h	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	11/16"/17
Таблица j	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	3/4"/19
Таблица k	5 1/4"/133	3 7/8"/98	4	5/8"	11/16"/17	7/8"/22
НОМИНАЛЬНАЯ СКВАЖИНА 40	ДИАМЕТР ПО ФЛАНЦУ	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	5 1/4"/133	3 7/8"/98	4	1/2»	9/16"/14	» 1/2/13
Таблица e	5 1/4"/133	3 7/8"/98	4	1/2»	9/16"/14	» 1/2/13
Таблица f	5» 1/2/140	4 1/8"/105	4	5/8"	11/16"/17	» 1/2/13
Таблица h	5» 1/2/140	4 1/8"/105	4	5/8"	11/16"/17	11/16"/17
Таблица j	5» 1/2/140	4 1/8"/105	4	5/8"	11/16"/17	7/8"/22
Таблица k	6"/152	4» 1/2/114	4	3/4"	7/8"/22	1"/25
НОМИНАЛЬНАЯ СКВАЖИНА 50	ДИАМЕТР ПО ФЛАНЦУ	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	6"/152	4» 1/2/114	4	5/8"	11/16"/17	9/16"/14
Таблица e	6"/152	4» 1/2/114	4	5/8"	11/16"/17	9/16"/14
Таблица f	6» 1/2/165	5"/127	4	5/8"	11/16"/17	5/8"/16
Таблица h	6» 1/2/165	5"/127	4	5/8"	11/16"/17	3/4"/19
Таблица j	6» 1/2/165	5"/127	4	3/4"	7/8"/22	1"/25
Таблица k	6» 1/2/165	5"/127	8	5/8"	11/16"/17	1"/25
НОМИНАЛЬНАЯ СКВАЖИНА 65	ДИАМЕТР ПО ФЛАНЦУ	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	6» 1/2/165	5"/127	4	5/8"	11/16"/17	9/16"/14
Таблица e	6» 1/2/165	5"/127	4	5/8"	11/16"/17	9/16"/14
Таблица f	7 1/4"/184	5 3/4"/146	8	5/8"	11/16"/17	5/8"/16
Таблица h	7 1/4"/184	5 3/4"/146	8	5/8"	11/16"/17	3/4"/19
Таблица j	7 1/4"/184	5 3/4"/146	8	3/4"	7/8"/22	1"/25
Таблица k	7 1/4"/184	5 3/4"/146	8	3/4"	7/8"/22	1 1/8"/29
НОМИНАЛЬНАЯ СКВАЖИНА 80	ДИАМЕТР ПО ФЛАНЦУ	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	8» 1/2/216	7"/178	4	5/8"	11/16"/17	11/16"/17
Таблица e	8» 1/2/216	7"/178	8	5/8"	11/16"/17	11/16"/17
Таблица f	9"/229	7» 1/2/191	8	5/8"	11/16"/17	3/4"/19
Таблица h	9"/229	7» 1/2/191	8	5/8"	11/16"/17	1"/25
Таблица j	9"/229	7» 1/2/191	8	3/4"	7/8"/22	1 3/8"/35
Таблица k	9» 1/2/241	7 3/4"/197	8	7/8"	1"/25	1 3/8"/35
НОМИНАЛЬНАЯ СКВАЖИНА 100	ДИАМЕТР ПО ФЛАНЦУ	PCD	БОЛТЫ	BOLTSIZE	РАЗМЕР ОТВЕРСТИЯ	ТОЛЩИНА
Таблица d	8» 1/2/216	7"/178	4	5/8"	11/16"/17	11/16"/17
Таблица e	8» 1/2/216	7"/178	8	5/8"	11/16"/17	11/16"/17
Таблица f	9"/229	7» 1/2/191	8	5/8"	11/16"/17	3/4"/19
Таблица h	9"/229	7» 1/2/191	8	5/8"	11/16"/17	1"/25
Таблица j	9"/229	7» 1/2/191	8	3/4"	7/8"/22	1 3/8"/35
Таблица k	9» 1/2/241	7 3/4"/197	8	7/8"	1"/25	1 3/8"/35

вопросы и ответы

1. кто мы?
Мы основаны в Хэбэе, Китае, начале от 2001, надувательстве к Южной Азии (7,69%), Южная Европа (7,69%), Северн Северный (7,69%), Центральная Америка (7,69%), Западная Европа (7,69%), Восточная Азия (7,69%), средний восток (7,69%), Океания (7,69%), Африка (7,69%), Юго-Восточная Азия (7,69%), Восточная Европа (7,69%), Южная Америка (7,69%), Северная Америка (7,69%). Полное около 101-200 человек в нашем офисе.

2. как можем мы гарантировать качество?
Всегда образец подготовки производства перед массовым производством;
Всегда финальная инспекция перед пересылкой;

3.what может вы купить от нас?
фланец, локоть, штуцеры трубы

4. почему должны вы купить от нас не от других поставщиков?
NULL

5. какие обслуживания можем мы обеспечить?
Принятые условия доставки: ОБМАНЫВАЙТЕ, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, срочная поставка, DAF;
Принятая валюта оплаты: USD, EUR, JPY, HKD, GBP, CNY;
Принятый тип оплаты: T/T, L/C, D/P D/A, наличные деньги;
Поговоренный язык: Английский язык, китайцы, русские

Контакт:

Администраторов по сбыту: Анни

CO. ШТУЦЕРА ФЛАНЦА И ТРУБЫ ХЭБЭЯ XINFENG ВЫСОКОНАПОРНОЕ, LTD.

Добавьте.: Графство Mencun, город Cangzhou, провинция Хэбэя, Китай 061400

Чернь: 86 18031772012 (wechat, whatsapp)

Телефон: 86-317-6016612

Электронная почта: info3@hbxfgj.com

Skype: annie1989723

QQ: 532326446

тег:

304 316 ФЛАНЕЦ BS4504 PN6,

ФЛАНЕЦ BS4504 PN6 CT20 16MN,

Фланцы BS4504 PN10 PN100

Контактная информация

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Контактное лицо: Miss. Mandy Liu

Телефон: 0086 18903173335

Факс: 86-0317-6853077-6723871

Другие продукты

BS 4504 PN25 Фланц сварной шеи из углеродистой стали для промышленных трубопроводов

Размер: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Тип фланца: WN, ТАК, PL, BL, SW, IF/SE, TH

Давление: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

Материал: Сталь углерода, S235JR, RST37-2, A105, сталь Tainless, ASTM A182, F304/304L, F316/316L, 316Ti, 321

BS 4504 Крылые фланцы из углеродистой стали для Pn2.5/6/10/16/25/40

Процесс: Кованые

Материал: Сталь углерода, S235JR, RST37-2, A105, сталь Tainless, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Тип соединения: Сваривать шею, смещает на, слепой, продетая нитку заварка гнезда,

Размер: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

ФЛАНЖ BS 4504 Сварная шейка скользит на фланце из углеродистой стали

Применение: Нефть, химия, энергетика, газ, металлургия, судостроение, строительство и т.д.

Материал: Сталь углерода, S235JR, RST37-2, A105, сталь Tainless, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Тип фланца: WN, ТАК, PL, BL, SW, IF/SE, TH

Сертификат: ISO, CE, API, BV, Etc.

BS 4504 Производители фланцев из кованой углеродистой стали

Поверхность уплотнения: RF, FF. Черная краска, желтая краска, прозрачное погружение краски, холодных и горячих гальванизирую

Размер: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Сертификат: ISO, CE, API, BV, Etc.

Процесс: Кованые

ПН10 Углеродистая сталь BS 4504 Фланцы сварной шеи

Размер: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Сертификат: ISO, CE, API, BV, Etc.

Применение: Нефть, химия, энергетика, газ, металлургия, судостроение, строительство и т.д.

Давление: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 ТАБЛИЦА D E f h выковала ФЛАНЕЦ BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

ТАБЛИЦА h выковала ФЛАНЕЦ BS 4504

ФЛАНЕЦ BS 4504 PN6 PN10

BS10 ФЛАНЕЦ PN160 ТАБЛИЦЫ D

Размеры фланца BS 10

Размеры фланца BS 10 2Table d

Размеры фланца таблицы e BS 10

Размеры фланца f таблицы BS 10

Размеры фланца h таблицы BS 10

Размеры фланцов BS 10 в mm, размерах фланцов BS 10

НОМИНАЛЬНАЯ СКВАЖИНА

15

ДИАМЕТР ПО ФЛАНЦУ в mm

PCD

БОЛТЫ

BOLTSIZE

РАЗМЕР ОТВЕРСТИЯ

ТОЛЩИНА

НОМИНАЛЬНАЯ СКВАЖИНА

20

ДИАМЕТР ПО ФЛАНЦУ в mm

PCD

БОЛТЫ

BOLTSIZE

РАЗМЕР ОТВЕРСТИЯ

ТОЛЩИНА

НОМИНАЛЬНАЯ СКВАЖИНА

25

ДИАМЕТР ПО ФЛАНЦУ

PCD

БОЛТЫ

BOLTSIZE

РАЗМЕР ОТВЕРСТИЯ

ТОЛЩИНА

НОМИНАЛЬНАЯ СКВАЖИНА

32

ДИАМЕТР ПО ФЛАНЦУ

PCD

БОЛТЫ

BOLTSIZE

РАЗМЕР ОТВЕРСТИЯ

ТОЛЩИНА

НОМИНАЛЬНАЯ СКВАЖИНА

40

ДИАМЕТР ПО ФЛАНЦУ

PCD

БОЛТЫ

BOLTSIZE

РАЗМЕР ОТВЕРСТИЯ

ТОЛЩИНА

НОМИНАЛЬНАЯ СКВАЖИНА

50

ДИАМЕТР ПО ФЛАНЦУ

PCD

БОЛТЫ

BOLTSIZE

РАЗМЕР ОТВЕРСТИЯ

ТОЛЩИНА

НОМИНАЛЬНАЯ СКВАЖИНА

65

ДИАМЕТР ПО ФЛАНЦУ

PCD

БОЛТЫ

BOLTSIZE

РАЗМЕР ОТВЕРСТИЯ

ТОЛЩИНА

НОМИНАЛЬНАЯ СКВАЖИНА

80

ДИАМЕТР ПО ФЛАНЦУ

PCD

БОЛТЫ

BOLTSIZE

РАЗМЕР ОТВЕРСТИЯ

ТОЛЩИНА

НОМИНАЛЬНАЯ СКВАЖИНА

100

ДИАМЕТР ПО ФЛАНЦУ

PCD
