Подробная информация о продукте:
|
| Стандарт: | АСМЭ Б16.9 | Материал: | А234 ВПБ |
|---|---|---|---|
| Размер: | 1/2» - 48" | Толщина: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| Радиус: | L/R И S/R | Угол: | 45D 90D 180D |
| Пакет: | Случаи и паллеты переклейки | Покрытие: | Черная гальванизированные краска, масло, холодный гальванизировать и горячее |
| Высокий свет: | Сваренные баттом штуцеры трубы B16.9,Батт ASME сварил штуцеры трубы SCH10,Локоть черноты ASME SCH80 стальной |
||

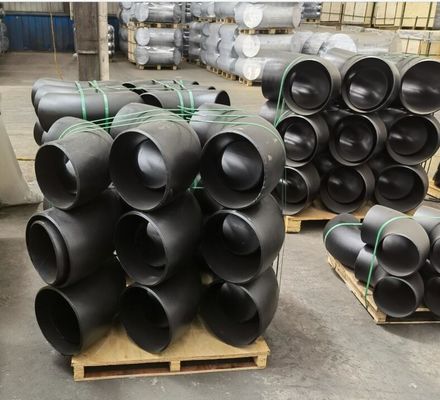

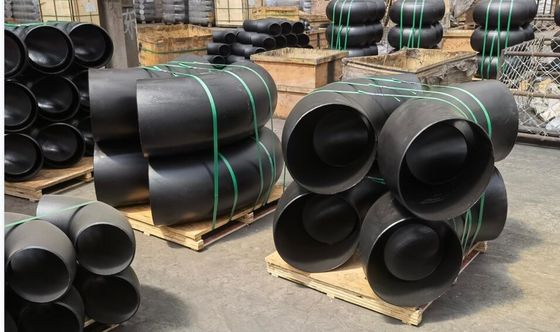

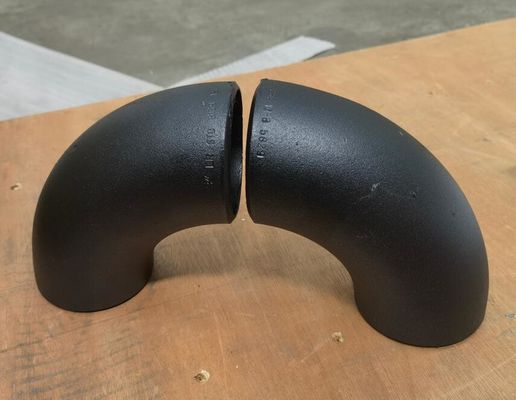

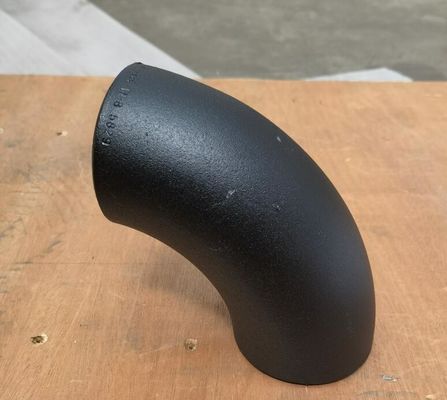

БАТТ ASME B16.9 СВАРИЛ ЛОКОТЬ КРАСКИ ШТУЦЕРОВ ТРУБЫ ЧЕРНЫЙ
Материал: A234 WPB SS304/304L SS316/316L
Размер: 1/2» - 48"
Толщина: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Радиус: L/R И S/R
Угол: 45D 90D 180D
Покрытие: Черная гальванизированные краска, масло, холодный гальванизировать и горячее
Пакет: Случаи и паллеты переклейки

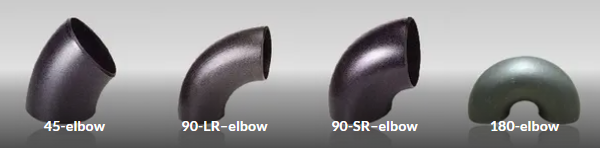

45 локоть степени Degree/90 Degree/180, длинный радиус/короткий локоть радиуса
• Стандарты:
ASTM A234 WPB, ASME B16.9, MSS SP-43, DIN 2617, JIS B2313

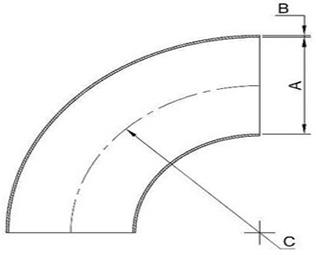

Радиус 90 локтей = 1.5d
ВНУТРЕННОСТЬ |
СТЕНА |
ОСЬ |
ВЕС |
|---|---|---|---|
| Диаметр | Толщина | Радиус | В часть |
| „A“ mm | „B“ mm | „C“ mm | кило |
| 15 | 1,50 | 30 | 0,03 |
| 20 | 1,50 | 35 | 0,04 |
| 25 | 1,50 | 32,5 | 0,06 |
| 32 | 1,50 | 45 | 0,11 |
| 40 | 1,50 | 60 | 0,20 |
| 50 | 2,00 | 73 | 0,31 |
| 65 | 2,00 | 95 | 0,52 |
| 80 | 2,00 | 123 | 0,77 |
| 100 | 2,00 | 150 | 1,20 |
| 100 | 3,00 | 150 | 1,79 |
| 125 | 2,00 | 188 | 1,88 |
| 150 | 2,00 | 225 | 2,69 |
| 150 | 3,00 | 225 | 4,09 |
| ВЕСЫ ШТУЦЕРОВ | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS дюймы |
ЛОКТИ 1.5D |
ЛОКТИ 1.5D |
||||||
| Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
Sch. 5S |
Sch. 10S |
Sch. 40S |
Sch. 80S |
|
| 1/2 | 0,05 | 0,06 | 0,08 | 0,10 | 0,03 | 0,04 | 0,05 | 0,07 |
| 3/4 | 0,06 | 0,07 | 0,09 | 0,11 | 0,04 | 0,05 | 0,06 | 0,07 |
| 1 | 0,09 | 0,15 | 0,18 | 0,20 | 0,06 | 0,10 | 0,12 | 0,13 |
| 1 1/4 | 0,13 | 0,20 | 0,25 | 0,35 | 0,09 | 0,13 | 0,17 | 0,12 |
| 1 1/2 | 0,18 | 0,30 | 0,40 | 0,50 | 0,12 | 0,20 | 0,27 | 0,33 |
| 2 | 0,30 | 0,50 | 0,70 | 0,90 | 0,20 | 0,33 | 0,47 | 0,60 |
| 2 1/2 | 0,60 | 0,85 | 1,35 | 1,80 | 0,40 | 0,60 | 0,90 | 1,20 |
| 3 | 0,90 | 1,30 | 2,00 | 2,90 | 0,60 | 0,90 | 1,35 | 1,90 |
| 4 | 1,40 | 2,00 | 4,00 | 5,90 | 0,90 | 1,35 | 2,65 | 3,90 |
| 5 | 2,90 | 3,60 | 6,50 | 9,70 | 1,95 | 2,40 | 4,35 | 6,50 |
| 6 | 4,00 | 5,00 | 10,5 | 16,0 | 2,70 | 3,35 | 7,00 | 10,5 |
| 8 | 7,40 | 10,0 | 21,5 | 33,5 | 4,90 | 6,70 | 14,5 | 22,5 |
| 10 | 13,6 | 16,8 | 38,5 | 52,5 | 9,10 | 11,2 | 25,6 | 35,0 |
| 12 | 23,4 | 27,0 | 59,0 | 79,0 | 15,6 | 18,0 | 39,5 | 53,0 |
| 14 | 29,0 | 35,0 | 70,0 | 94,0 | 19,3 | 23,5 | 47,0 | 63,0 |
| 16 | 41,3 | 47,0 | 95,0 | 125 | 27,5 | 31,5 | 63,5 | 84,0 |
| 18 | 51,8 | 59,0 | 120 | 158 | 34,5 | 39,5 | 80,0 | 105 |
| 20 | 73,0 | 85,0 | 146 | 194 | 49,0 | 57,0 | 98,0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82,0 | 94,0 | 140 | 188 |
| Штуцеры сварного соединения встык нержавеющей стали | |
|---|---|
| Типы штуцеров | 90º LRs, 90º SRs, 45º проталкивает, Концентрические редукторы, эксцентричные редукторы, Тройники, уменьшающ тройники и штуцеры обрезанных концов |
| Размеры | 1/2» – 12" |
| Расписания | Sch 10S - 80S |
* более высокие оценки давления и более большие размеры чем перечислено над доступным по требованию.
