Подробная информация о продукте:
|
| Спецификация: | Локоть ASME B16.9 11 | Диаграмма размера продетого нитку локтя: | 1/8" N.B. до 4" N.B. (Привинчивать-гнездо) |
|---|---|---|---|
| Выкованный тип: | (Продетый нитку) NPT, BSPT, BSPP. | SW локтя проставляет размеры класс: | 2000#, 3000#, 6000#, 9000# |
| Тип соединения локтя NPT 90: | Заварка | ||
| Высокий свет: | Привинченный SW локтя сварки гнезда,Локоть сварки гнезда КЛАССИФИЦИРУЕТ 2000,КЛАСС 3000 локтя 90 градусов |
||
Привинченный локоть & локоть сварки гнезда, SW локоть CLASS3000 CLASS2000 90 градусов
Сосчитанный для того чтобы быть одним из самых разносторонних штуцеров через несколько индустрий, локти использованы для того чтобы принести около дирекционную подачу в системы тубопровода. Когда говорить о локте ASME B16.11, оно в ссылке на длину трубы с изгибом под острым углом в нем. Локоть трубы штуцер установленный между 2 длинами трубы или трубки позволяющ смене направления, обычно в 90° или 45° или направлении 22.5°. Способность выполненные на заказ локти, включая локоть сварки гнезда 45 градусов очень уникальна и обеспечивает установщиков с особенностями как бесподобная гибкость и удобство пока в то же время упрощающ штуцер изготовленных на заказ соединений в значительной степени.
Покупка SW дюйма размера 1 1/2 45/90 локтей к 2 дюймов, NPT, класс 3000#, 6000# ASME B16.11, ASTM A105 на низкой цене
Используя 45 deg привинтил сталь диаграммы изготовитель смог таможня сделать локти используя различные материалы как сталь, углерода веса локтя, нержавеющую сталь, медь, алюминий, латунь, etc. часто используемые в надутых применениях, сварка гнезда нержавеющей стали локоть 45 градусов доступна в различных формах и размерах для пользы в различных применениях. Стандарт ASME B16.11 который использовал в изготовлении выкованных штуцеров как локти покрывает несколько оснований как оценки, продел нитку размеры локтей 90 Deg, допуски, маркировку и требования к материала. Требования предусматриванные этим стандартом также включают гнезд-заварку и продетым нитку 1/4 Npt локоть 90 градусов.
| Спецификация: | Локоть ASME B16.9 11 |
| Диаграмма размера продетого нитку локтя: | 1/8" N.B. до 4" N.B. (Привинчивать-гнездо) |
| Выкованный тип: | (Продетый нитку) NPT, BSPT, BSPP. |
| SW локтя проставляет размеры класс: | 2000#, 3000#, 6000#, 9000# |
| Стандарт локтя Npt 45 градусов: | JISB2311, 2062, DIN, ANSI B16.28, ASME B16.9, BS10, ASME B16.47, ASME B16.38, MSS-SP-43, JISB2313, ASME B16.25, MSS SP-75, DIN2605, JISB2312, PN, AWWA C207, BS4504, BS1560, BS, GB, ISO |
| Тип соединения локтя NPT 90: | Заварка |
| Локоть 90 Deg давления SW: | Проверите продетую нитку оценку давления гнезда: 3000 LBS, 6000 LBS, 9000 LBS |
| Мельницы и начало: | Европа, Индия, японец, русский, США |
| Класс 2000 | Номинальный размер трубы | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| B | – | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| F | – | 3/4 | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 2 1/16 | 2 1/2 | 3 1/8 | |
| Вес | – | 0,188 | 0,236 | 0,435 | 0,740 | 1,058 | 1,375 | 1,740 | 2,883 | 7,750 | 11,313 | 19,125 | |
Класс 3000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| B | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |
| F | 3/4 | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 1 3/4 | 2 1/16 | 2 1/2 | 3 1/8 | |
| Вес | 0,250 | 0,290 | 0,500 | 0,750 | 1,188 | 1,988 | 2,235 | 3,000 | 4,930 | 7,375 | 13,588 | 19,063 | |
Класс 6000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| B | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 5 3/4 | – | |
| F | 3/4 | 1 | 1 1/8 | 1 1/4 | 1 5/16 | 1 3/8 | 1 11/16 | 1 3/4 | 2 1/16 | 2 1/2 | 3 1/8 | – | |
| Вес | 0,250 | 0,640 | 0,500 | 1,438 | 2,188 | 2,785 | 4,688 | 5,750 | 9,500 | 15,000 | 30,563 | – | |

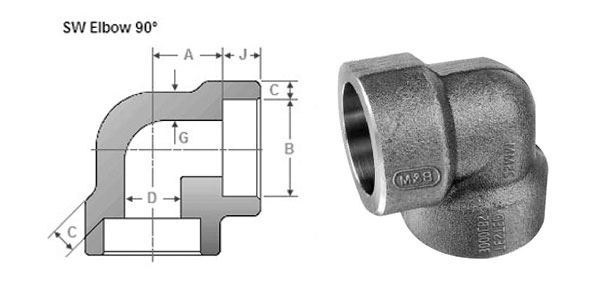

| NPS | Гнездо Скважина |
Глубина Гнездо |
Скважина DIA |
Гнездо ВЕС |
Тело ВЕС |
| B | J | D | C | G | |
| 1/2 | 21,95 21,70 |
10 | 16,6 15 |
4,65 4,10 |
3,75 |
| 3/4 | 27,30 27,05 |
13 | 21,7 20,2 |
4,90 4,25 |
3,90 |
| 1 | 34,05 33,80 |
13 | 27,4 25,9 |
5,70 5,00 |
4,55 |
| 1.1/4 | 42,80 42,55 |
13 | 35,8 34,3 |
6,05 5,30 |
4,85 |
| 1.1/2 | 48,90 48,65 |
13 | 41,7 40,1 |
6,35 5,55 |
5,10 |
| 2 | 61,35 61,10 |
16 | 53,5 51,7 |
6,95 6,05 |
5,55 |
| 2.1/2 | 74,20 73,80 |
16 | 64,2 61,2 |
8,75 7,65 |
7,00 |
| 3 | 90,15 89,80 |
16 | 79,5 46,4 |
9,50 8,30 |
7,60 |
| 4 | 115,80 115,45 |
19 | 103,8 100,7 |
10,70 9,35 |
8,55 |

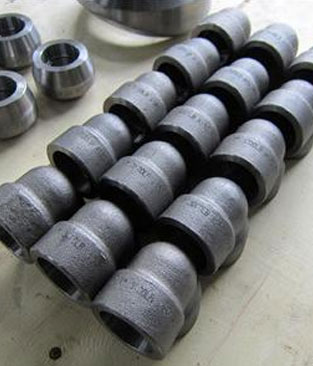

1-1/2 сварка гнезда гнезда 316L дюйма локоть 45 градусов
2 локоть 3000lb трубы SW 6000# дюйма
SW 3000# 304L 3 дюймов локоть сварки гнезда 45 градусов
SW дюйма 2000# 3/4 x 1/2 локоть 90 градусов
1 дюйм 9000# 304L SS ASME B16.11 локоть 90 градусов
2 локоть сварки гнезда стали выплавленной дуплекс-процессом 2205 дюйма 2000# выкованный 90 градусов
1/8 дюймов 150# 45 локоть продетый нитку градусами
1-1/2 дюйм NPT x NPS продел нитку класс 3000 локтя
1/8 дюймов 3000# продел нитку уменьшение локтя
женщина локтя 90 градусов 1/8 дюймов 6000# продела нитку
1/4 Npt локоть 90 градусов
нержавеющая сталь 12 дюймов 90 локоть продетый нитку градусами

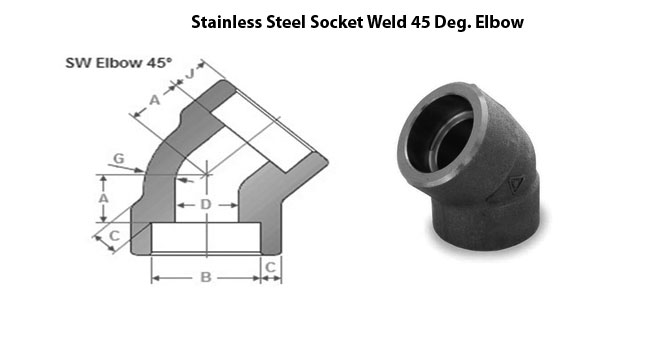

| NPS | Гнездо Скважина |
Глубина Гнездо |
Скважина диаметр |
Гнездо толщина стены |
Тело толщина стены |
Центр, который нужно основать гнезда |
|
| B | J | D | C | G | 45° | ||
| 1/2 | 21,95 21,70 |
10 | 16,6 15 |
4,65 4,10 |
3,75 | 11,5 | |
| 3/4 | 27,30 27,05 |
13 | 21,7 20,2 |
4,90 4,25 |
3,90 | 12,5 | |
| 1 | 34,05 33,80 |
13 | 27,4 25,9 |
5,70 5,00 |
4,55 | 14 | |
| 1 ¼ | 42,80 42,55 |
13 | 35,8 34,3 |
6,05 5,30 |
4,85 | 17 | |
| 1 ½ | 48,90 48,65 |
13 | 41,7 40,1 |
6,35 5,55 |
5,10 | 21 | |
| 2 | 61,35 61,10 |
16 | 53,5 51,7 |
6,95 6,05 |
5,55 | 25 | |
| ½ 2 | 74,20 73,80 |
16 | 64,2 61,2 |
8,75 7,65 |
7,00 | 29 | |
| 3 | 90,15 89,80 |
16 | 79,5 46,4 |
9,50 8,30 |
7,60 | 31,5 | |
| 4 | 115,80 115,45 |
19 | 103,8 100,7 |
10,70 9,35 |
8,55 | 41,5 | |
| NPS | Минимальная длина потока |
Вне Dia диапазона |
Минута ВЕС |
Центр, который нужно закончиться | |
| B | J | D | G | 45° C |
|
| 1/2 | 10,9 | 13,6 | 38 | 4,09 | 25 |
| 3/4 | 12,7 | 13,9 | 46 | 4,32 | 28 |
| 1 | 14,7 | 17,3 | 56 | 4,98 | 33 |
| 1.1/4 | 17 | 18 | 62 | 5,28 | 35 |
| 1.1/2 | 17,8 | 18,4 | 75 | 5,56 | 43 |
| 2 | 19 | 19,2 | 84 | 7,14 | 44 |
| 2.1/2 | 23,6 | 28,9 | 102 | 7,65 | 52 |
| 3 | 25,9 | 30,5 | 121 | 8,84 | 64 |
| 4 | 27,7 | 33 | 152 | 11,18 | 79 |
| NPS | Минимальная длина потока |
Вне Dia диапазона |
Минута ВЕС |
Центр, который нужно закончиться | |
| B | J | D | G | 45° C |
|
| 1/2 | 10,9 | 13,6 | 46 | 8,15 | 28 |
| 3/4 | 12,7 | 13,9 | 56 | 8,53 | 33 |
| 1 | 14,7 | 17,3 | 62 | 9,93 | 35 |
| 1.1/4 | 17 | 18 | 75 | 10,59 | 43 |
| 1.1/2 | 17,8 | 18,4 | 84 | 11,07 | 44 |
| 2 | 19 | 19,2 | 102 | 12,09 | 52 |
| 2.1/2 | 23,6 | 28,9 | 121 | 15,29 | 64 |
| 3 | 25,9 | 30,5 | 146 | 16,64 | 79 |
| 4 | 27,7 | 33 | 152 | 18,67 | 79 |

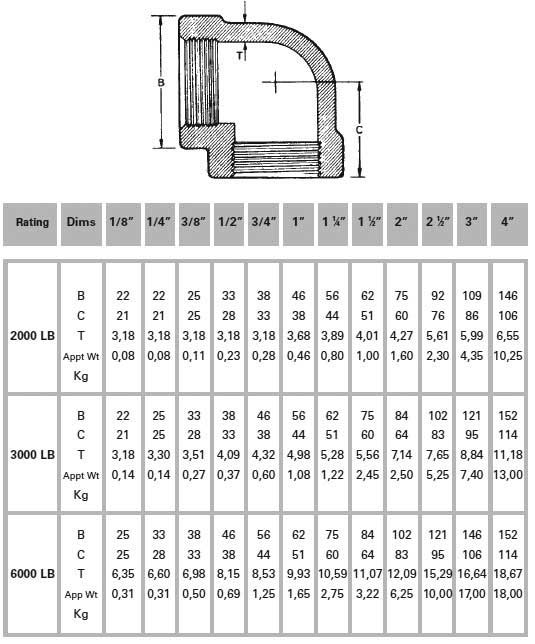

Класс 2000 |
Номинальный Труба Размер |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| – | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 3 | 3 3/8 | 4 3/16 | ||
| B | – | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| Вес | – | 0,198 | 0,283 | 0,500 | 0,773 | 1,013 | 1,550 | 2,180 | 3,140 | 6,500 | 10,925 | 26,675 | |
| Класс 3000 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 1/2 | ||
| B | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |
| Вес | 0,236 | 0,350 | 0,592 | 0,973 | 1,355 | 2,265 | 2,407 | 3,500 | 5,920 | 11,900 | 14,438 | 31,975 | |
| Класс 6000 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 3/16 | 4 1/2 | ||
| B | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 5 3/4 | 6 | |
| Вес | 0,250 | 0,625 | 1,023 | 1,625 | 2,625 | 3,500 | 6,750 | 7,500 | 13,438 | 20,875 | 39,050 | 38,000 | |
| NPS | Минимальная длина потока |
Вне Dia диапазона |
Минута ВЕС |
Центр, который нужно закончиться | ||
| B | J | D | G | 90° |
45° C |
|
| 1/2 | 10,9 | 13,6 | 46 | 8,15 | 38 | 28 |
| 3/4 | 12,7 | 13,9 | 56 | 8,53 | 44 | 33 |
| 1 | 14,7 | 17,3 | 62 | 9,93 | 51 | 35 |
| 1.1/4 | 17 | 18 | 75 | 10,59 | 60 | 43 |
| 1.1/2 | 17,8 | 18,4 | 84 | 11,07 | 64 | 44 |
| 2 | 19 | 19,2 | 102 | 12,09 | 83 | 52 |
| 2.1/2 | 23,6 | 28,9 | 121 | 15,29 | 95 | 64 |
| 3 | 25,9 | 30,5 | 146 | 16,64 | 106 | 79 |
| 4 | 27,7 | 33 | 152 | 18,67 | 114 | 79 |
