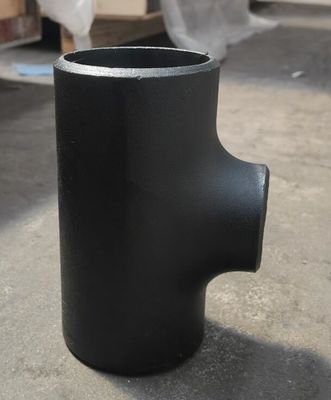

Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный

Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный
Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный

Большие изображения :  Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: XF
Сертификация: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Номер модели: 1/2» - 48"
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: 1USD-100USD
Упаковывая детали: Случаи и паллеты переклейки
Время доставки: 15-30DAYS
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение
Поставка способности: 1500Tons/Month
контакт

Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный

описание
Стандарт: АСМЭ Б16.9 Размер: 1/2» - 48"
Материал: A234 WPB/SS304/314L/SS316/316L Толщина: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Покрытие: Черная гальванизированные краска, масло, холодный гальванизировать и горячее Пакет: Случаи и паллеты переклейки
Высокий свет:

Тройник редуктора ASME B16.9 ButtWeld

,

Тройник SCH120 22mm равный

,

безшовный равный штуцер трубы тройника

СВАРКА ВСТЫК STD SCH40 ASME B16.9, SCH80, БЕЗШОВНЫЙ РАВНЫЙ ТРОЙНИК SCH160 И УМЕНЬШИТЬ КРАСКУ ЧЕРНОТЫ ТРОЙНИКА



Материал: ASME B16.9



Размер: 1/2» - 48"



Толщина: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160



Покрытие: Черная гальванизированные краска, масло, холодный гальванизировать и горячее



Пакет: Случаи и паллеты переклейки

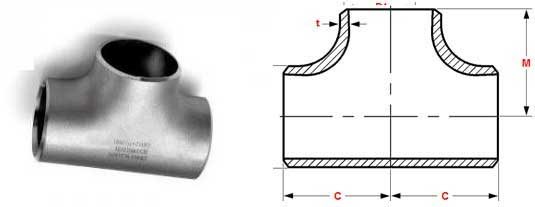

Размеры тройника ASME B16.9, размеры тройника трубы нержавеющей стали, размеры тройника углерода стальные:

Размеры тройника нержавеющей стали равные

Номинальный размер трубы (дюймы) Внешний диаметр
на наклоне		 Центр-к-конец
Бег (c) Выход (m)
1/2 21,3 25 25
3/4 26,7 29 29
1 33,4 38 38
1 1/4 42,2 48 48
1 1/2 48,3 57 57
2 60,3 64 64
2 1/2 73,0 76 76
3 88,9 86 86
3 1/2 101,6 95 95
4 114,3 105 105
5 141,3 124 124
6 168,3 143 143
8 219,1 178 178
10 273,0 216 216
12 323,8 254 254
14 355,6 279 279
16 406,4 305 305
18 457,0 343 343
20 508,0 381 381
22 559,0 419 419
24 610,0 432 432

Размеры в миллиметрах
Источник: Тройник ASME B16.9 – 2007

Размеры в миллиметрах если не указано иное. Толщина стены (t) должна быть определена клиентом.

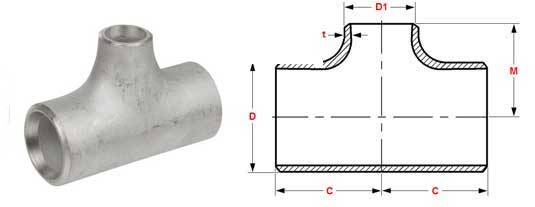

Нержавеющая сталь уменьшая размеры тройника, ASME B16.9 уменьшая размеры тройника, Buttweld уменьшая размеры тройника, 4 x2 уменьшая размеры тройника

Нержавеющая сталь уменьшая размеры тройника

Номинальный размер трубы (дюймы) Внешний диаметр
на наклоне		 Центр-к-конец
Бег Выход Бег Выход Бег (c) Выход (m)
1/2 1/4
3/8		 21,3 13,7
17,3		 25 25
3/4 3/8
1/2		 26,7 17,3
21,3		 29 29
1 1/2
3/4		 33,4 21,3
26,7		 38 38
1 1/4 1/2
3/4
1		 42,2 21,3
26,7
33,4		 48 48
1 1/2 1/2
3/4
1
1 1/4		 48,3 21,3
26,7
33,4
42,2		 57 57
2 3/4
1
1 1/4
1 1/2		 60,3 26,7
33,4
42,2
48,3		 64 44
51
57
60
2 1/2 1
1 1/4
1 1/2
2		 73,0 33,4
42,2
48,3
60,3		 76 57
64
67
70
3 1 1/4
1 1/2
2
2 1/2		 88,9 42,2
48,3
60,3
73,0		 86 70
73
76
83
3 1/2 1 1/2
2
2 1/2
3		 101,6 48,3
60,3
73,0
88,9		 95 79
83
89
92
4 1 1/2
2
2 1/2
3
3 1/2		 114,3 48,3
60,3
73,0
88,9
101,6		 105 86
89
95
98
102
5 2
2 1/2
3
3 1/2
4		 141,3 60,3
73,0
88,9
101,6
114,3		 124 105
108
111
114
117
6 2 1/2
3
3 1/2
4
5		 168,3 73,0
88,9
101,6
114,3
141,3		 143 121
124
127
130
137
8 3 1/2
4
5
6		 219,1 101,6
114,3
141,3
168,3		 178 152
156
162
168
10 4
5
6
8		 273,0 114,3
141,3
168,3
219,1		 216 184
191
194
203
12 5
6
8
10		 323,8 141,3
168,3
219,1
273,0		 254 216
219
229
241
14 6
8
10
12		 355,6 168,3
219,1
273,0
323,8		 279 238
248
257
270
16 6
8
10
12
14		 406,4 168,3
219,1
273,0
323,8
355,6		 305 264
273
283
295
305
18 8
10
12
14
16		 457,0 219,1
273,0
323,8
355,6
406,4		 343 298
308
321
330
330
20 8
10
12
14
16
18		 508,0 219,1
273,0
323,8
355,6
406,4
457,0		 381 324
333
346
356
356
368
22 10
12
14
16
18
20		 559,0 273,0
323,8
355,6
406,4
457,0
508,0		 419 359
371
381
381
394
406
24 10
12
14
16
18
20
22		 610,0 273,0
323,8
355,6
406,4
457,0
508,0
559,0		 432 384
397
406
406
419
432
432

Размеры в миллиметрах
Источник: Тройник 2018 ASME B16.9



ДОПУСКИ РАЗМЕРОВ ТРОЙНИКА ASME B16.9 ПРЯМОГО

Номинальный размер трубы 1/2 до 2.1/2 3 до 3.1/2 4 5 до 8 10 до 18 20 до 24 26 до 30 32 до 48
Вне Dia
на наклоне (d)		 +1,6
-0,8		 1,6 1,6 +2,4
-1,6		 +4
-3,2		 +6,4
-4,8		 +6,4
-4,8		 +6,4
-4,8
Внутри Dia на конце 0,8 1,6 1,6 1,6 3,2 4,8 +6,4
-4,8		 +6,4
-4,8
Центр, который нужно закончиться (c/m) 2 2 2 2 2 2 3 5
Стена Thk (t) Меньше чем 87,5% из номинальной толщины стены

Допуски размеров в миллиметрах если не указано иное и равное ± если не указано иное.

Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный 2Штуцер трубы тройника STD тройника редуктора SCH20 SCH30 SCH120 ASME B16.9 ButtWeld безшовный равный 3
