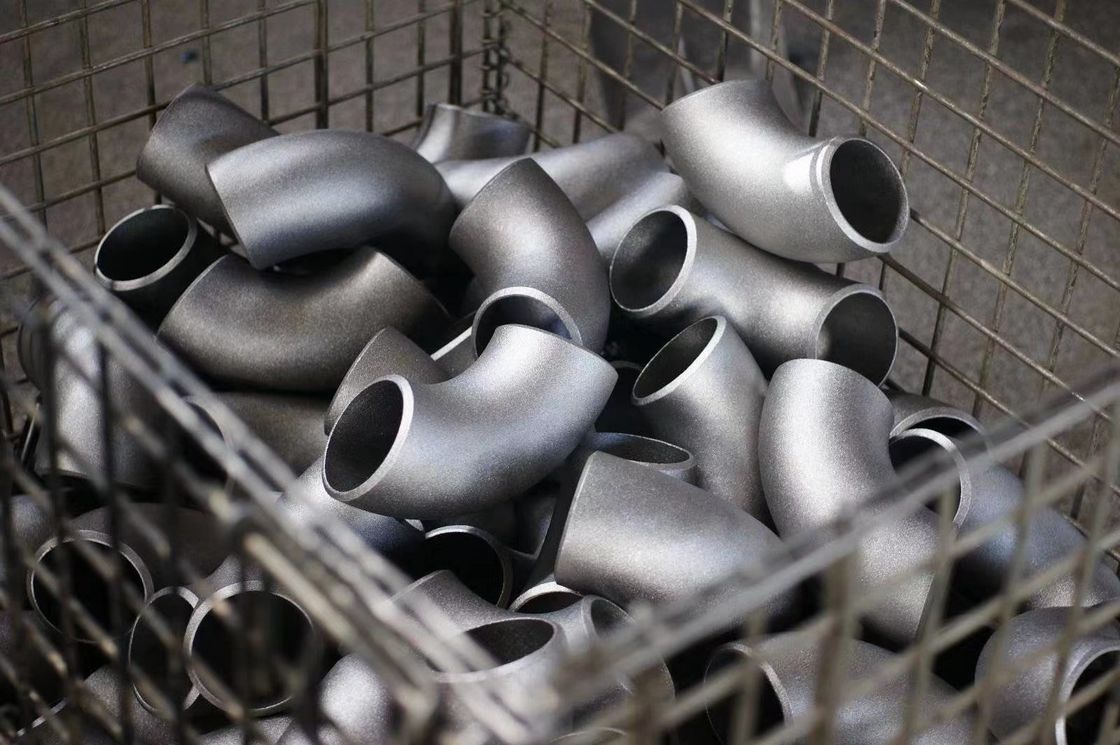

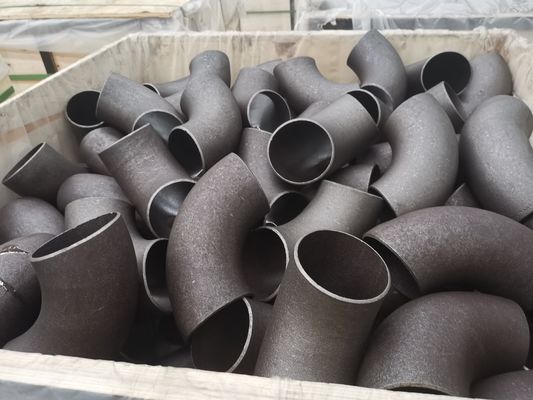

Размеры локтей JIS B2311/B2312 SGP стандартных.
JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING
размеры локтей 45° и 90° SGP в mm
| Номинальный | OD | Центр, который нужно закончиться | 90˚Weight | °Weight 45 | ||||
| (NPS) | 90˚ (f) | 45˚ (h) | KG/PC | KG/PC | ||||
| B | D | Длинный | Съемка | Длинный | Длинный | Краткость | ДЛИНОЙ | |
| 15 | ½ | 21,7 | 38,1 | - | 15,8 | 0,08 | 0,05 | 0,04 |
| 20 | ¾ | 27,2 | 38,1 | - | 15,8 | 0,1 | 0,07 | 0,05 |
| 25 | 1 | 34 | 38,1 | 25,4 | 15,8 | 0,15 | 0,1 | 0,08 |
| 32 | 1 ¼ | 42,7 | 47,6 | 31,8 | 19,7 | 0,26 | 0,17 | 0,13 |
| 40 | 1 ½ | 48,6 | 57,2 | 38,1 | 23,7 | 0,35 | 0,24 | 0,18 |
| 50 | 2 | 60,5 | 76,2 | 50,8 | 31,6 | 0,64 | 0,43 | 0,32 |
| 65 | ½ 2 | 76,3 | 95,3 | 63,5 | 39,5 | 1,12 | 0,75 | 0,56 |
| 80 | 3 | 89,1 | 114,3 | 76,2 | 47,3 | 1,58 | 1,05 | 0,79 |
| 90 | ½ 3 | 101,6 | 133,4 | 88,9 | 55,3 | 2,17 | 1,45 | 1,09 |
| 100 | 4 | 114,3 | 152,4 | 101,6 | 63,1 | 2,91 | 1,94 | 1,46 |
| 125 | 5 | 139,8 | 190,5 | 127 | 78,9 | 4,49 | 2,99 | 2,25 |
| 150 | 6 | 165,2 | 228,6 | 152,4 | 94,7 | 7,09 | 4,73 | 3,55 |
| 200 | 8 | 216,3 | 304,8 | 203,2 | 126,3 | 14,4 | 9,61 | 7,2 |
| 250 | 10 | 267,4 | 381 | 254 | 157,8 | 25,4 | 16,9 | 12,7 |
| 300 | 12 | 318,5 | 457,2 | 304,8 | 189,4 | 38,1 | 25,4 | 19,05 |
| 350 | 14 | 355,6 | 533,4 | 355,6 | 220,9 | 56,7 | 37,8 | 28,35 |
| 400 | 16 | 406,4 | 609,6 | 406,4 | 252,5 | 74,3 | 49,5 | 37,15 |
| 450 | 18 | 457,2 | 685,8 | 457,2 | 284,1 | 94,2 | 62,8 | 47,1 |
| 500 | 20 | 508 | 762 | 508 | 315,6 | 116 | 77,7 | 58 |
| 550 | 22 | 558,8 | 838,2 | 558,8 | 347,2 | 141 | 94,1 | 70,5 |
| 600 | 24 | 609,6 | 914,4 | 609,6 | 378,7 | 168 | 112 | 84 |
| 650 | 26 | 660,4 | 990,6 | 660,4 | 410,3 | 198 | 132 | 99 |
| 700 | 28 | 711,2 | 1066,8 | 711,2 | 441,9 | 230 | 154 | 115 |
| 750 | 30 | 762 | 1143 | 762 | 473,4 | 264 | 176 | 132 |
| 800 | 32 | 812,8 | 1219,2 | 812,8 | 505 | 301 | 201 | 150,5 |
| 850 | 34 | 863,6 | 1295,4 | 863,6 | 536,6 | 340 | 227 | 170 |
| 900 | 36 | 914,4 | 1371,6 | 914,4 | 568,1 | 380 | 253 | 190 |
| 950 | 38 | 965,2 | 1447,8 | 965,2 | 599,7 | 425 | 283 | 212,5 |
| 1000 | 40 | 1016 | 1524 | 1016 | 631,2 | 471 | 314 | 235,5 |
| 1050 | 42 | 1066,8 | 1600,2 | 1066,8 | 662,8 | 518 | 346 | 259 |
| 1100 | 44 | 1117,6 | 1676,4 | 1117,6 | 694,4 | 570 | 380 | 285 |
| 1150 | 46 | 1168,4 | 1752,6 | 1168,4 | 725,9 | 623 | 415 | 311,5 |
| 1200 | 48 | 1219,2 | 1828,8 | 1219,2 | 757,5 | 677 | 452 | 338,5 |
180° SGP проталкивает размеры в mm
| Номинальный | OD | C к c | Непрерывной цепью | 180˚Weight | ||||
| (NPS) | 180˚ (p) | 180˚ (k) | KG/PC | |||||
| B | D | Длинный | Съемка | Длинный | Съемка | Длинный | Краткость | |
| 15 | ½ | 21,7 | 76,2 | - | 49 | - | 0,16 | 0,1 |
| 20 | ¾ | 27,2 | 76,2 | - | 51,7 | - | 0,2 | 0,14 |
| 25 | 1 | 34 | 76,2 | 50,8 | 55,1 | 42,4 | 0,3 | 0,2 |
| 32 | 1 ¼ | 42,7 | 95,2 | 63,6 | 69 | 53,2 | 0,52 | 0,34 |
| 40 | 1 ½ | 48,6 | 114,4 | 76,2 | 81,5 | 62,4 | 0,7 | 0,48 |
| 50 | 2 | 60,5 | 152,4 | 101,6 | 106,5 | 81,1 | 1,28 | 0,86 |
| 65 | ½ 2 | 76,3 | 190,6 | 127 | 133,5 | 101,7 | 2,24 | 1,5 |
| 80 | 3 | 89,1 | 228,6 | 152,4 | 158,9 | 120,8 | 3,16 | 2,1 |
| 90 | ½ 3 | 101,6 | 266,8 | 177,8 | 184,2 | 139,7 | 4,34 | 2,9 |
| 100 | 4 | 114,3 | 304,8 | 203,2 | 209,6 | 158,8 | 5,82 | 3,88 |
| 125 | 5 | 139,8 | 381 | 254 | 260,4 | 196,9 | 8,98 | 5,98 |
| 150 | 6 | 165,2 | 457,2 | 304,8 | 311,2 | 235 | 14,18 | 9,46 |
| 200 | 8 | 216,3 | 609,6 | 406,4 | 413 | 311,4 | 28,8 | 19,22 |
| 250 | 10 | 267,4 | 762 | 508 | 514,7 | 387,7 | 50,8 | 33,8 |
| 300 | 12 | 318,5 | 914,4 | 609,6 | 616,5 | 464,1 | 76,2 | 50,8 |
| 350 | 14 | 355,6 | 1066,8 | 711,2 | 711,2 | 533,4 | 113,4 | 75,6 |
| 400 | 16 | 406,4 | 1219,2 | 812,8 | 812,8 | 609,6 | 148,6 | 99 |
| 450 | 18 | 457,2 | - | - | - | - | 188,4 | 125,6 |
| 500 | 20 | 508 | - | - | - | - | 232 | 155,4 |
| 550 | 22 | 558,8 | - | - | - | - | 282 | 188,2 |
| 600 | 24 | 609,6 | - | - | - | - | 336 | 224 |
| 650 | 26 | 660,4 | - | - | - | - | 396 | 264 |
| 700 | 28 | 711,2 | - | - | - | - | 460 | 308 |
| 750 | 30 | 762 | - | - | - | - | 528 | 352 |
| 800 | 32 | 812,8 | - | - | - | - | 602 | 402 |
| 850 | 34 | 863,6 | - | - | - | - | 680 | 454 |
| 900 | 36 | 914,4 | - | - | - | - | 760 | 506 |
| 950 | 38 | 965,2 | - | - | - | - | 850 | 566 |
| 1000 | 40 | 1016 | - | - | - | - | 942 | 628 |
| 1050 | 42 | 1066,8 | - | - | - | - | 1036 | 692 |
| 1100 | 44 | 1117,6 | - | - | - | - | 1140 | 760 |
| 1150 | 46 | 1168,4 | - | - | - | - | 1246 | 830 |
| 1200 | 48 | 1219,2 | - | - | - | - | 1354 | 904 |
