Подробная информация о продукте:
|
| Материал: | 304, 304L, 321, 316, 316L, etc | Толщина: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| Размер: | 1/2» ДО 48" | Стандарт: | ASME, MSS, HG, DIN, JIS, GB |
| тип: | радиус 90 градусов длинный, радиус 90 градусов короткий, радиус 45 градусов длинный, диапазон возвра | ||
| Высокий свет: | 316 ЛОКОТЬ ANSI B16.9 ButtWeld,ButtWeld ЛОКОТЬ 304 321,ЛОКОТЬ SCH120 XXS безшовный |
||
ANSI b 16,9 БОДАЕТ СВАРЕННОЕ & безшовное SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. Материал: 304, 304L, 321, 316, 316L, etc.
2. стандарт: ASME, MSS, HG, DIN, JIS, GB
3. тип: радиус 90 градусов длинный, радиус 90 градусов короткий, радиус 45 градусов длинный, диапазон возвращения 180 градусов
Мы предлагаем санитарные штуцеры, штуцеры нержавеющей стали санитарные, и штуцеры трубки нержавеющей стали которые изготовлены используя оптимальную качественную нержавеющую сталь. Наш широкий массив санитарного тройника нержавеющей стали знан среди клиента должного к своей прочности на растяжение. Эти стальные штуцеры трубки в различных рангах и финиши согласно потребностям.
Спецификация локтя нержавеющей стали сваренного баттом:
| Спецификация | Тип | Данные |
| Размер | радиус 90 градусов длинный/короткий радиус 45 градусов длинный |
Безшовное 1/2» - 20" (DN15-DN500) Сваренное 1/2» - 48" (DN15-DN1200) |
| диапазон возвращения 180 градусов | Безшовное 1/2» - 4" (DN15-DN100) | |
| Толщина стены | радиус 90 градусов длинный/короткий радиус 45 градусов длинный |
SCH5S-SCH160 |
| диапазон возвращения 180 градусов | SCH5S-SCH80S | |
| Материал | 304, 304L, 321, 316, 316L, etc. | |
| Стандарт | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||

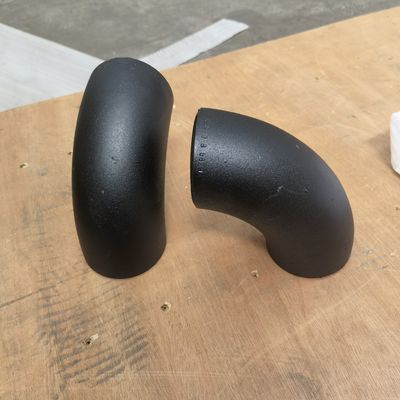

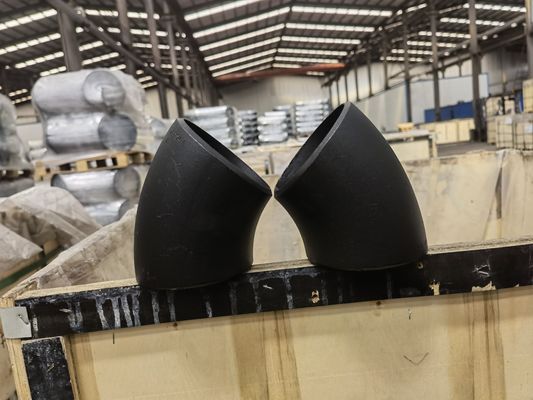

Типы локтя нержавеющей стали сваренного баттом:
Технический параметр:
| ANSI B16.9 локтей сварки встык | ||||
| Номинальный диаметр | Снаружи
Diameter/mm |
Центр к End/mm | ||
|
локоть 45 градусов
|
локоть 90 градусов | |||
| DN | OD | Длинный радиус | Длинный радиус | Короткий радиус |
| 1/2 | 21,3 | 15,7 | 38,1 | - |
| 3/4 | 26,7 | 19,1 | 38,1 | - |
| 1 | 33,4 | 22,4 | 38,1 | 25,4 |
| 1 1/4 | 42,2 | 25,4 | 47,8 | 31,8 |
| 1 1/2 | 48,3 | 28,4 | 57,2 | 38,1 |
| 2 | 60,3 | 35,1 | 76,2 | 50,8 |
| 2 1/2 | 73 | 44,5 | 95,3 | 63,5 |
| 3 | 88,9 | 50,8 | 114,3 | 76,2 |
| 3 1/2 | 101,6 | 57,2 | 133,4 | 88,9 |
| 4 | 114,3 | 63,5 | 152,4 | 101,6 |
| 5 | 141,3 | 79,2 | 190,5 | 127 |
| 5 | 168,3 | 95,3 | 228,6 | 152,4 |
| 8 | 219,1 | 127 | 304,8 | 203,2 |
| 10 | 273,1 | 158,8 | 381 | 254 |
| 12 | 323,9 | 190,5 | 457,2 | 304,8 |
| 14 | 355,6 | 222,3 | 533,4 | 355,6 |
| 16 | 406,4 | 254 | 609,6 | 406,4 |
| 18 | 457,2 | 285,8 | 685,8 | 457,2 |
| 20 | 508 | 317,5 | 762 | 508 |
| 22 | 558,8 | 342,9 | 838,2 | 558,8 |
| 24 | 609,6 | 381 | 914,4 | 609,6 |
Спецификация локтя нержавеющей стали сваренного баттом:
| Спецификация | Тип | Данные |
| Размер | радиус 90 градусов длинный/короткий радиус 45 градусов длинный |
Безшовное 1/2» - 20" (DN15-DN500) Сваренное 1/2» - 48" (DN15-DN1200) |
| диапазон возвращения 180 градусов | Безшовное 1/2» - 4" (DN15-DN100) | |
| Толщина стены | радиус 90 градусов длинный/короткий радиус 45 градусов длинный |
SCH5S-SCH160 |
| диапазон возвращения 180 градусов | SCH5S-SCH80S | |
| Материал | 304, 304L, 321, 316, 316L, etc. | |
| Стандарт | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
