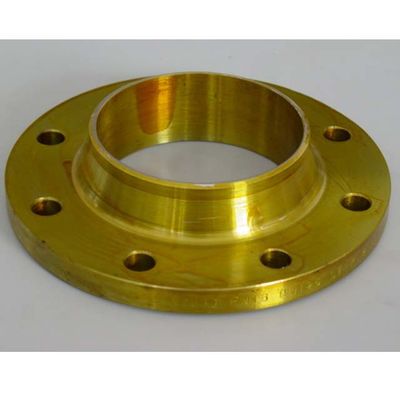

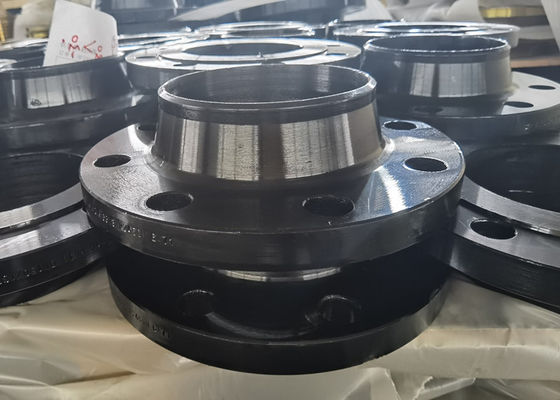

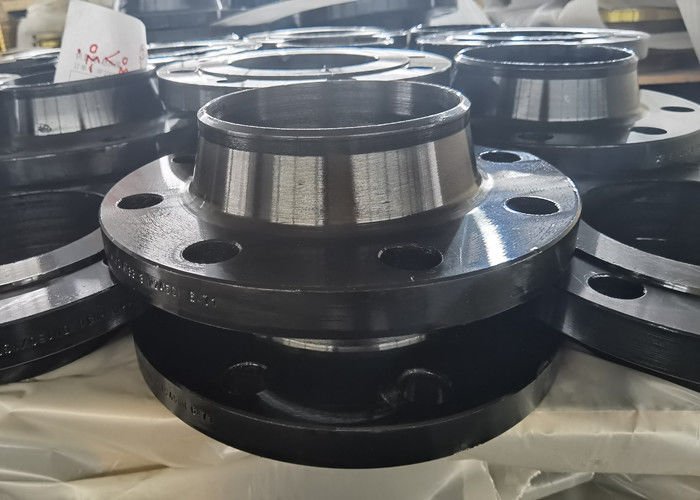

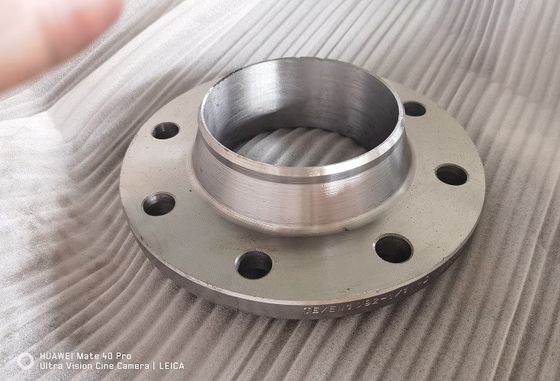

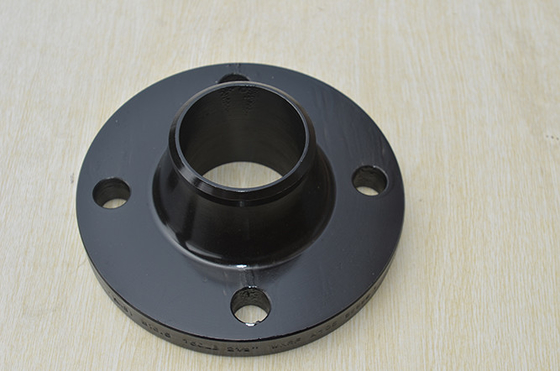

Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая

Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая
Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая

Большие изображения :  Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: XF
Сертификация: TUV , ISO9001
Номер модели: ½» (N.B. 15) до 48" (1200NB) в 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
Оплата и доставка Условия:
Количество мин заказа: 100Pcs
Цена: --
Упаковывая детали: Не окурите или не окурите переклейку/деревянные паллет или случай
Время доставки: 30 ДНЕЙ -40DAYS
Условия оплаты: L/C, D/A, D/P, T/T
Поставка способности: 2000-3000 тонны в месяц
контакт

Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая

описание
сталь углерода: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Нержавеющая сталь: F304 F304L F316 F316L
РАЗМЕР: N.B. 1/2» ДО 48" N.B. Давление: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500LBS, 2500LBS
Поверхностное покрытие: Краски антиржавейного масла, прозрачной/желтой/черной антиржавейной, окунутого цинка, горячего гальв Упаковка: Не окурите или не окурите переклейку/деревянные паллет или случай
Использование: Месторождение нефти, оффшорное, система водообеспечения, судостроение, природный газ, электричество,
Высокий свет:

шея фланца sch40 сваривая

,

шея фланца a105 сваривая

,

фланец wnrf ansi

СТАЛЬ УГЛЕРОДА СТАЛЬНОЙ ТРУБЫ A105 ШЕИ SCH40 ФЛАНЦА КЛАССА 150 ANSI B16.5 СВАРИВАЯ И ВЫКОВАННЫЙ НЕРЖАВЕЮЩЕЙ СТАЛЬЮ ФЛАНЕЦ SS304



ASME/ANSI B16.5 обеспечивает

  • шея сварки
  • выскальзывани-на
  • сварка гнезда
  • продетый нитку
  • соединение подола
  • слепой

размеры фланца для труб выстраивая в ряд 1/2» до 24" - в классах выстраивая в ряд 150 до 2500. Примечание что оценки в шагах с терминологией как класс ASME xxx или API xxxx.

Вообще вам нужно определить расписание (толщину) соединенной трубы когда батт сваренный к фланцу. Соединения гнезда сваренные и продетые нитку без изменений толщиной стены и должны только требовать OD.

Номинальный размер трубы
NPS
(дюймы)		 Класс 150
Диаметр
Фланец
(дюймы)		 Нет.

Болты		 Диаметр
Болты
(дюймы)		 Диаметр
Отверстия для болтов
(дюймы)		 Болт
Круг
(дюймы)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1,12 18-3/4
16 23-1/2 16 1 1,12 21-1/4
18 25 16 1-1/8 1,25 22-3/4
20 27-1/2 20 1-1/8 1,25 25
24 32 20 1-1/4 1,38 29-1/2
  • 1 дюйм = 25,4 mm
Номинальный размер трубы
NPS
(дюймы)		 Класс 300
Диаметр
Фланец
(дюймы)		 Нет.

Болты		 Диаметр
Болты
(дюймы)		 Диаметр
Отверстия для болтов
(дюймы)		 Болт
Круг
(дюймы)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1,12 15-1/4
12 20-1/2 16 1-1/8 1,25 17-3/4
14 23 20 1-1/8 1,25 20-1/4
16 25-1/2 20 1-1/4 1,38 22-1/2
18 28 24 1-1/4 1,38 24-3/4
20 30-1/2 24 1-1/4 1,38 27
24 36 24 1-1/2 1,62 32
Номинальный размер трубы
NPS
(дюймы)		 Класс 400
Диаметр
Фланец
(дюймы)		 Нет.

Болты		 Диаметр
Болты
(дюймы)		 Диаметр
Отверстия для болтов
(дюймы)		 Болт
Круг
(дюймы)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1,12 13
10 17-1/2 16 1-1/8 1,25 15-1/4
12 20-1/2 16 1-1/4 1,38 17-3/4
14 23 20 1-1/4 1,38 20-1/4
16 25-1/2 20 1-3/8 1,5 22-1/2
18 28 24 1-3/8 1,5 24-3/4
20 30-1/2 24 1-1/2 1,62 27
24 36 24 1-3/4 1,88 32
Номинальный размер трубы
NPS
(дюймы)		 Класс 600
Диаметр
Фланец
(дюймы)		 Нет.

Болты		 Диаметр
Болты
(дюймы)		 Диаметр
Отверстия для болтов
(дюймы)		 Болт
Круг
(дюймы)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1,12 10-1/2
6 14 12 1 1,12 11-1/2
8 16-1/2 12 1-1/8 1,25 13-3/4
10 20 16 1-1/4 1,38 17
12 22 20 1-1/4 1,38 19-1/4
14 23-3/4 20 1-3/8 1,5 20-3/4
16 27 20 1-1/2 1,62 23-3/4
18 29-1/4 20 1-5/8 1,75 25-3/4
20 32 24 1-5/8 1,75 28-1/2
24 37 24 1-7/8 2 33
Номинальный размер трубы
NPS
(дюймы)		 Класс 900
Диаметр
Фланец
(дюймы)		 Нет.

Болты		 Диаметр
Болты
(дюймы)		 Диаметр
Отверстия для болтов
(дюймы)		 Болт
Круг
(дюймы)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1,25 9-1/4
5 13-3/4 8 1-1/4 1,38 11
6 15 12 1-1/8 1,25 12-1/2
8 18-1/2 12 1-3/8 1,5 15-1/2
10 21-1/2 16 1-3/8 1,5 18-1/2
12 24 20 1-3/8 1,5 21
14 25-1/4 20 1-1/2 1,62 22
16 27-3/4 20 1-5/8 1,75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2,12 29-1/2
24 41 20 2-1/2 2,62 35-1/2
Номинальный размер трубы
NPS
(дюймы)		 Класс 1500
Диаметр
Фланец
(дюймы)		 Нет.

Болты		 Диаметр
Болты
(дюймы)		 Диаметр
Отверстия для болтов
(дюймы)		 Болт
Круг
(дюймы)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1,12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1,12 7-1/2
3 10-1/2 8 1-1/8 1,25 8
4 12-1/4 8 1-1/4 1,38 9-1/2
5 14-3/4 8 1-1/2 1,62 11-1/2
6 15-1/2 12 1-3/8 1,5 12-1/2
8 19 12 1-5/8 1,75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2,12 22-1/2
14 29-1/2 16 2-1/4 2,38 25
16 32-1/2 16 2-1/2 2,62 27-3/4
18 36 16 2-3/4 2,88 30-1/2
20 38-3/4 16 3 3,12 32-3/4
24 46 16 3-1/2 3,62 39
Номинальный размер трубы
NPS
(дюймы)		 Класс 2500
Диаметр
Фланец
(дюймы)		 Нет.

Болты		 Диаметр
Болты
(дюймы)		 Диаметр
Отверстия для болтов
(дюймы)		 Болт
Круг
(дюймы)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1,12 5-1/8
1-1/2 8 4 1-1/8 1,25 5-3/4
2 9-1/4 8 1 1,12 6-3/4
2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
3 12 8 1-1/4 1,38 9
4 14 8 1-1/2 1,62 10-3/4
5 16-1/2 8 1-3/4 1,88 12-3/4
6 19 8 2 2,12 14-1/2
8 21-3/4 12 2 2,12 17-1/4
10 26-1/2 12 2-1/2 2,62 21-1/4
12 30 12 2-3/4 2,88 24-3/8



Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая 0Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая 1

Труба A105 шеи Sch40 фланца класса 150 Ansi B16.5 сваривая 2
