Подробная информация о продукте:
|
| Сваривая тип: | сваренный батт | Приспосабливая тип: | ЛОКОТЬ, ТРОЙНИК, РЕДУКТОР, КРЫШКА |
|---|---|---|---|
| Покрытие: | АНТИРЖАВЕЙНОЕ МАСЛО, ЧЕРНАЯ КАРТИНА, ГАЛЬВАНИЗИРОВАЛО | размер: | 1/2» - 80" |
| Материал: | Сталь углерода, нержавеющая сталь | Толщина: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| Поверхностное покрытие: | Безшовный, сваренный | Стандарт: | ASME B16.9/B16.28 |
| Высокий свет: | Батт ASME B16.9 сварил штуцеры трубы,батт локтя wpb сварил штуцеры трубы,локоть сварного соединения встык asme b16.28 |
||
Батт ASME B16.9 B16.28 сварил крышку редуктора тройника локтя штуцеров трубы A234WPB
ASME B16.9 покрывает общие размеры, допуски, оценки, испытание, и маркировки для нанесенного углерода и легированной стали фабрик-сделали buttwelding штуцеры NPS 1/2 до 48 (DN 15 до 1200). Он покрывает штуцеры любой producible толщины стены. Этот стандарт не покрывает штуцеры низкого давления коррозионностойкие buttwelding. См. MSS SP-43, нанесенные штуцеры сварки встык нержавеющей стали.
Короткие локти и возвращения радиуса, которые ранее были включены в ASME B16.28-1994, включены в этом стандарте.
B16.9 быть использованным совместно с оборудованием описанным в других томах серии ASME B16 стандартов так же, как с другими стандартами ASME, как код боилера и сосуда под давлением и B31 пуская коды по трубам.
Приспосабливая тип:

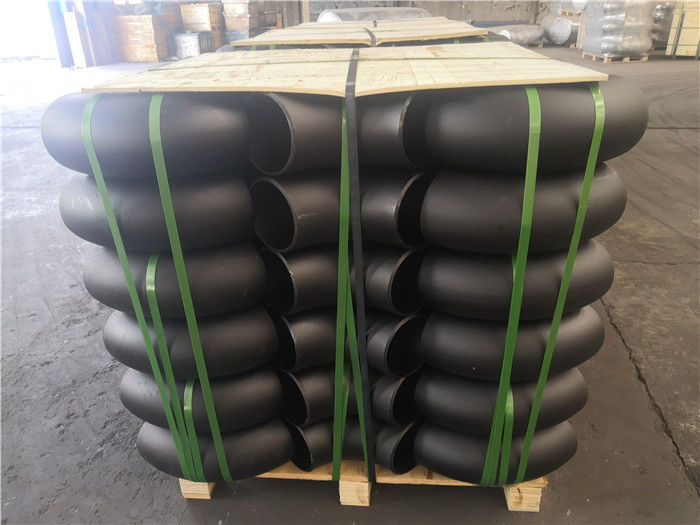

СТАРШИЙ LR локтя (длинного raidus) (короткий радиус) 45/60/90/180DEG; 3D/5D загиб 45DEG/90DEG;

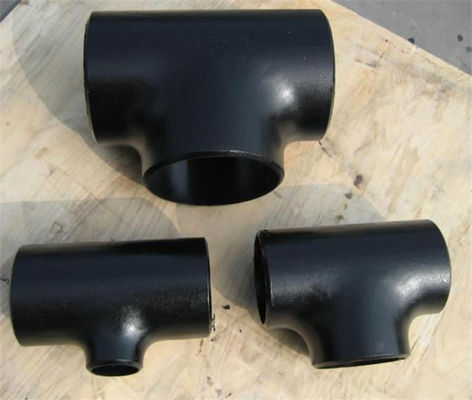

Тройник, равный тройник, уменьшая тройник, крест, седловина

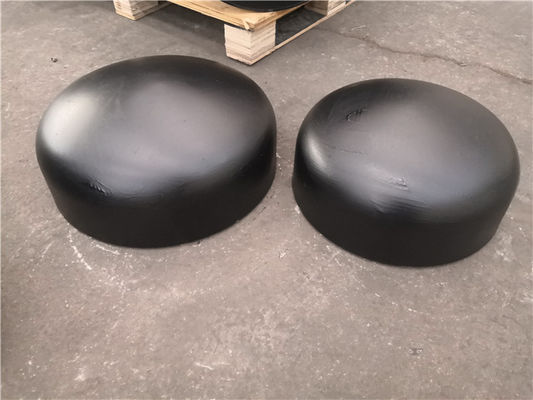

Редуктор редуктора концентрический, эксцентричный редуктор, крышка конца трубы
Материал:
углерод стальное ASTM A234 WPB, WP9, GR WPL6 ASTM A420, ASTM A105, ASTM A694 F42-F70
нержавеющая сталь ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; DIN 1,4404
| NPS | O.D. D |
90° Длинный Rad Центр, который нужно закончиться |
45° Длинный Rad Центр, который нужно закончиться B |
90° 3D Центр, который нужно закончиться |
45° 3D Центр, который нужно закончиться B |
| 1/2 | 21,3 | 38 | 16 | / | / |
| 3/4 | 26,7 | 38 | 19 | 57 | 24 |
| 1 | 33,4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42,2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48,3 | 57 | 29 | 114 | 47 |
| 2 | 60,3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88,9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101,6 | 133 | 57 | 267 | 111 |
| 4 | 114,3 | 152 | 64 | 305 | 127 |
| 5 | 141,3 | 190 | 79 | 381 | 157 |
| 6 | 168,3 | 229 | 95 | 457 | 189 |
| 8 | 219,1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323,8 | 457 | 190 | 914 | 378 |
| 14 | 355,6 | 533 | 222 | 1067 | 441 |
| 16 | 406,4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
