Подробная информация о продукте:
|
| Сталь углерода: | A234WPB | СС стальные: | 304L, 316L |
|---|---|---|---|
| Тип: | РАВНЫЙ, УМЕНЬШАЮЩ | Степень: | --- |
| Покрытие: | Антиржавейное масло, черная картина | ||
| Высокий свет: | Редуктор ECC ЖУЛИКА A234 WPB,Редуктор ANSI B16.9 ASTM A234,Редуктор ЖУЛИКА дюйма 1/2 к 80 дюймов |
||

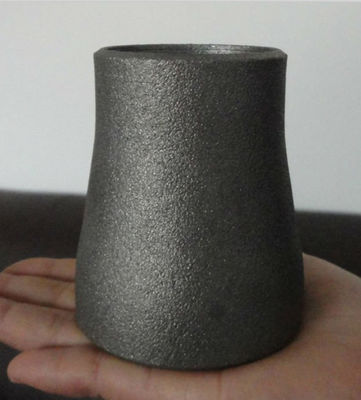

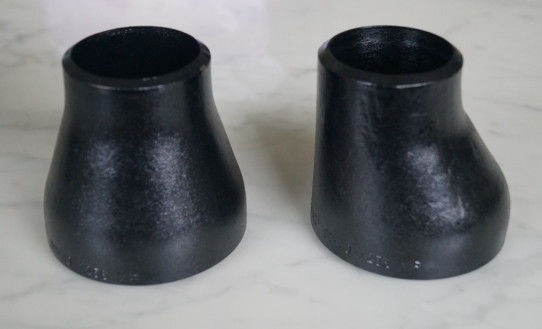

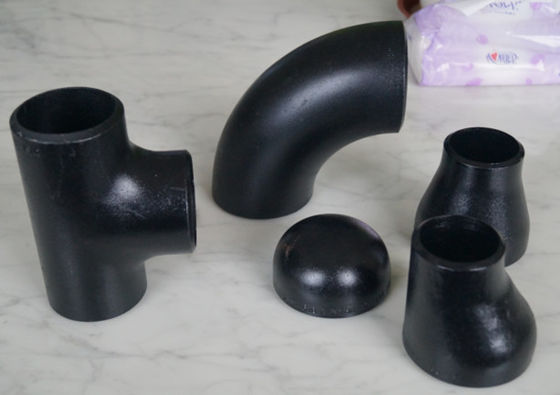

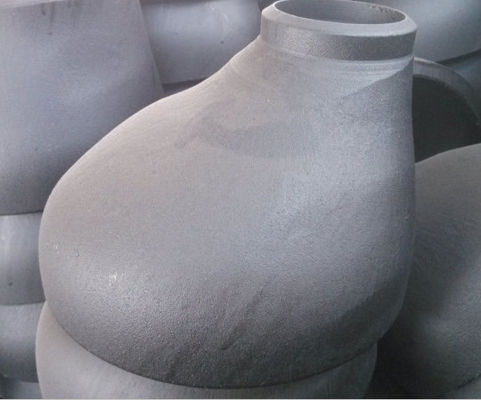

Спецификация для ASME B16.9 стандарт который покрывает сделанные фабрикой нанесенные стальные штуцеры Buttwelding как штуцер редуктора. Этот стандарт покрывает параметры как общие размеры, оценки, допуски, испытание, и маркировки для обоих нанесенный углерод так же, как легированная сталь фабрик-сделали buttwelding штуцеры. Ряд размера En 10253 2 редуктора предусматриванного в этой спецификации выстраивает в ряд между дюймом ½ NPS до 48 дюймов. Ряд размера и для безшовного и сваренного редуктора Ansi B16.9 другой. Для того чтобы определить, ряд размера для безшовных размеров редуктора Asme B16.9 до 24 дюйма, тогда как сваренные размеры редуктора Asme B16 9 доступны в ряде размера между 8 дюймами до 36 дюймов.

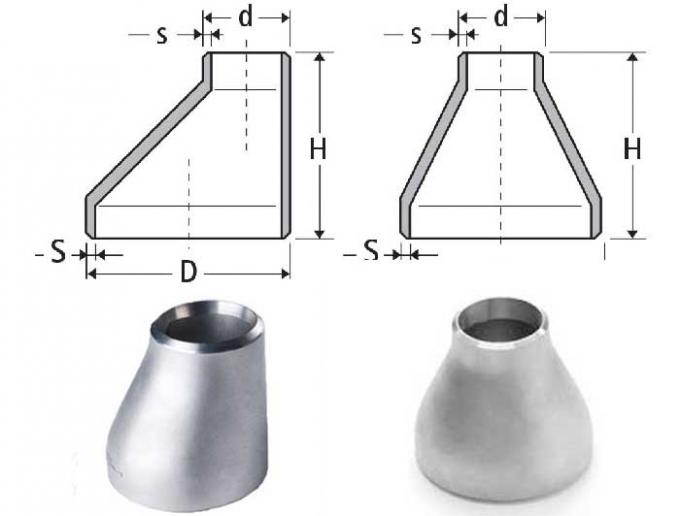

| Код RCD REISO | Ø БОЛЬШОЕ | Ø НЕБОЛЬШОЕ | ВЫСОТА h mm | ТЕОРЕТИЧЕСКИЙ ВЕС KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | Толщина s mm | DN | d mm | Толщина s mm | |||
| 27 21 | 3/4 | 26,9 | 2,3 | 1/2 | 21,3 | 2,0 | 38 | 0,08 |
| 33 21 | 1 | 33,7 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,09 |
| 33 27 | 3/4 | 26,9 | 2,3 | 0,09 | ||||
| 42 21 | 1 ″ 1/4 | 42,4 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,12 |
| 42 27 | 3/4 | 26,9 | 2,3 | 0,13 | ||||
| 42 33 | 1 | 33,7 | 2,6 | 0,14 | ||||
| *48 21 | 1 ″ 1/2 | 48,3 | 2,6 | 1/2 | 21,3 | 2,0 | 64 | 0,18 |
| 48 27 | 3/4 | 26,9 | 2,3 | 0,19 | ||||
| 48 33 | 1 | 33,7 | 2,6 | 0,20 | ||||
| 48 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,20 | ||||
| 60 27 | 2 | 60,3 | 2,9 | 3/4 | 26,9 | 2,3 | 76 | 0,30 |
| 60 33 | 1 | 33,7 | 2,6 | 0,31 | ||||
| 60 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,32 | ||||
| 60 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,33 | ||||
| 76 33 | 2 ″ 1/2 | 76,1 | 2,9 | 1 | 33,7 | 2,6 | 90 | 0,40 |
| 76 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,47 | ||||
| 76 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,48 | ||||
| 76 60 | 2 | 60,3 | 2,6 | 0,49 | ||||
| 89 42 | 3 | 88,9 | 3,2 | 1 ″ 1/4 | 42,4 | 2,6 | 90 | 0,55 |
| 89 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,61 | ||||
| 89 60 | 2 | 60,3 | 2,9 | 0,62 | ||||
| 89 76 | 2 ″ 1/2 | 76,1 | 2,9 | 0,63 | ||||
| 114 48 | 4 | 114,3 | 3,6 | 1 ″ 1/2 | 48,3 | 2,6 | 100 | 0,85 |
| 114 60 | 2 | 60,3 | 2,9 | 0,98 | ||||
| 114 76 | 2 ″ 1/2 | 76,1 | 2,9 | 1,00 | ||||
| 114 89 | 3 | 88,9 | 3,2 | 1,02 | ||||
| 139 60 | 5 | 139,7 | 4,0 | 2 | 60,3 | 2,9 | 127 | 1,60 |
| 139 76 | 2 ″ 1/2 | 76,1 | 2,9 | 1,70 | ||||
| 139 89 | 3 | 88,9 | 3,2 | 1,74 | ||||
| 139 114 | 4 | 114,3 | 3,6 | 1,76 | ||||
| *168 76 | 6 | 168,3 | 4,5 | 2 ″ 1/2 | 76,1 | 2,9 | 140 | 2,60 |
| 168 89 | 3 | 88,9 | 3,2 | 2,70 | ||||
| 168 114 | 4 | 114,3 | 3,6 | 2,82 | ||||
| 168 139 | 5 | 139,7 | 4,0 | 2,94 | ||||
| 219 114 | 8 | 219,1 | 6,3 | 4 | 114,3 | 3,6 | 152 | 5,03 |
| 219 139 | 5 | 139,7 | 4,0 | 5,12 | ||||
| 219 168 | 6 | 168,3 | 4,5 | 5,18 | ||||
| *273 114 | 10 | 273,0 | 6,3 | 4 | 114,3 | 3,6 | 178 | 7,00 |
| *273 139 | 5 | 139,7 | 4,0 | 7,20 | ||||
| 273 168 | 6 | 168,3 | 4,5 | 7,40 | ||||
| 273 219 | 8 | 219,1 | 6,3 | 7,55 | ||||
| 323 168 | 12 | 323,9 | 7,1 | 6 | 168,3 | 4,5 | 203 | 11,00 |
| 323 219 | 8 | 219,1 | 6,3 | 11,10 | ||||
| 323 273 | 10 | 273 | 6,3 | 11,20 | ||||
| Номинальный размер трубы | 1/2 до 2.1/2 | 3 до 3.1/2 | 4 | 5 до 8 |
| Внешний диаметр на наклоне (d) |
+ 1,6 – 0,8 |
1,6 | 1,6 | + 2,4 – 1,6 |
| Внутри диаметра на конце | 0,8 | 1,6 | 1,6 | 1,6 |
| Общая длина (h) | 2 | 2 | 2 | 2 |
| Номинальный размер трубы | 10 до 18 | 20 до 24 | 26 до 30 | 32 до 48 |
| Внешний диаметр на наклоне (d) |
+ 4 – 3,2 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Внутри диаметра на конце | 3,2 | 4,8 | + 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Общая длина (h) | 2 | 2 | 5 | 5 |
| Толщина стены (t) | Меньше чем 87,5% из номинальной толщины стены | |||
