Подробная информация о продукте:
|
| тип: | Безшовный, сваренный | Размер: | 1/2» - 80" |
|---|---|---|---|
| Толщина: | STD, SCH20 SCH40 SCH80 SCH160, DIN, JIS, EN | Материал: | WPB A234, ASTM 403 304/304L, 316/316L |
| Paintting: | Светлый смазывать, черная картина | Упаковка: | курсируйте деревянные случаи, паллет |
| Высокий свет: | Редуктор стальной трубы JIS B2311 концентрический,Редуктор стальной трубы DIN2616,ANSI B16.9 4 x эксцентричный редуктор 3 |
||
ANSI B16.9 редуктора концентрический/эксцентричный безшовный сваренный, DIN2616, JIS B2311
Концентрическое/эксцентричное сваренное безшовное редуктора
Список спецификации
| Имя Porduct | Концентрический /Stainless углерода стальной стальной/эксцентричный редуктор |
| Размер | 1/2» - 24" безшовный, 26" - 80" сваренный |
| Стандарт | ANSI B16.9, EN10253-2, DIN2616, JIS B2311, |
| Толщина стены | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS и etc. |
| Тип | Безшовный и сваренный |
| Конец | Наклон end/BE/buttweld |
| Поверхность | цвет природы, залакированная, черная картина, антиржавейное масло etc. |
| Материал |
Сталь углерода: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH etc. |
| Сталь трубопровода: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 и etc. | |
| Легированная сталь Cr-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 etc. | |
| Применение |
Петрохимическое industy; авиация и авиационно-космическая промышленность; фармацевтическая промышленность; вытыхание газа; электростанция; корабль buliding; treament воды, etc. |
| Преимущества | готовый запас, более быстрый срок поставки; доступный во всех размерах, austomized; высококачественный |
Редуктор стальной трубы компонент используемый в трубопроводах для уменьшения своего размера от большой к небольшой скважине в соответствии к внутреннему диаметру. Длина уменьшения здесь равна к среднему более небольших и более больших диаметров трубы. Здесь, редуктор можно использовать как отражетель или сопло. Редуктор помогает во встрече существующего тубопровода разнообразных размеров или гидравлической подачи пронзительных систем.
Использование стального редуктора унесено в химических фабриках и электростанциях. Оно делает пронзительную систему надежным и компактным. Оно гарантирует пронзительную систему от любого вида неблагоприятных удара или деформации при нагреве. Когда оно на круге давления, оно предотвращает от любого типа утечки и легок установить. Никель или покрыть хромом покрытые редукторы расширяет долговечность изделия, полезную для высоких линий пара, и предотвращает корозию.
Типы редуктора

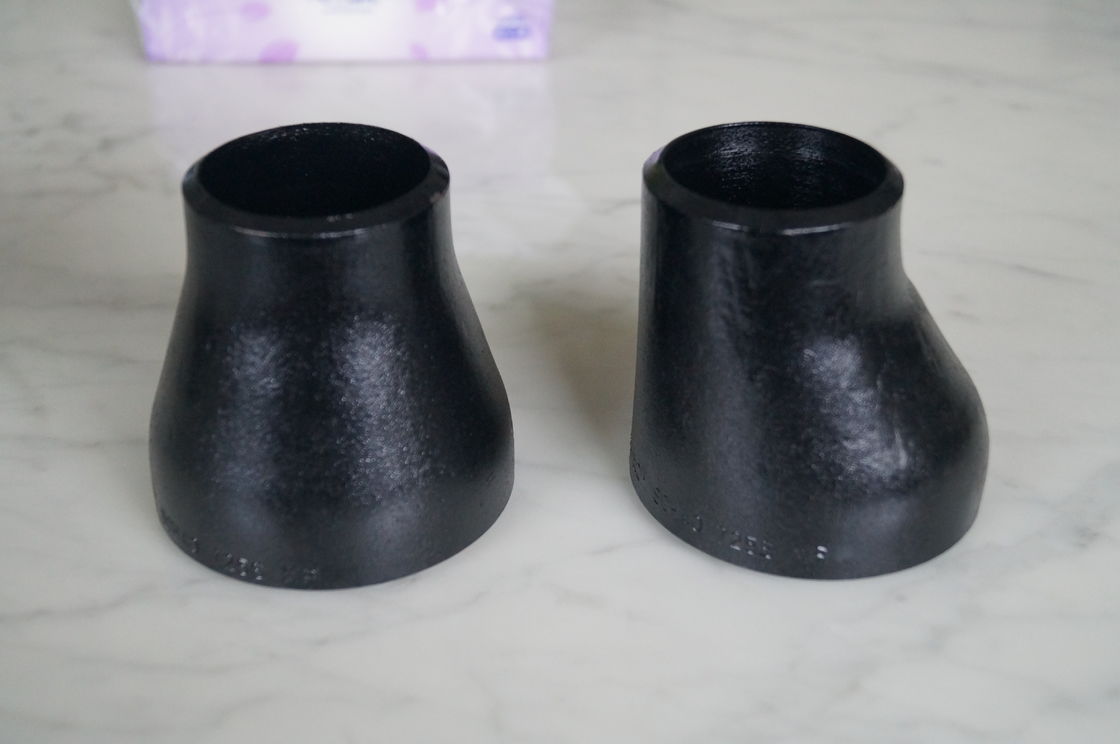

2 типа редуктора, концентрического редуктора и эксцентричного редуктора.

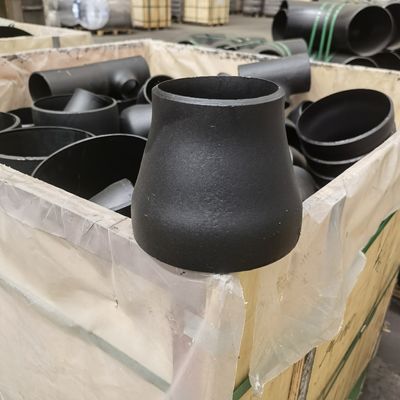

Концентрический редуктор
Этот редуктор состоит из симметричных и конических форменных штуцеров которые увеличивают или уменьшают диаметр поровну о линии оси. Для примера, когда 1" переходы трубы к труба ¾», тогда верхняя часть или дно трубы не останется вровень. Оно широко использован когда одиночный или множественные изменения диаметра.
Эксцентричный редуктор
Конически форменный штуцер который уменьшает или увеличивает диаметр, только он не симметричны о линии оси. Это использовано в системах труб-работы для уменьшения диаметра трубы от одного размера к более большому или небольшому размеру.
Ряды от различных типов соединения, редуктора трубы смогли быть расклассифицированы с редуктором сварки гнезда и редуктором сварного соединения встык.
Редуктор сварки гнезда также вызвал вставку сварки гнезда, он имеет 3 типа 1, 2 и 3. изготовляя стандарта исполняют к ASME B16.11.
Сварка гнезда сопротивляется ½ прочности сварки встык, поэтому она использована для труб небольш-диаметра обладая диаметром NPS 2 или более менее. Сварное соединение встык имеет хорошую прочность, по мере того как соответствующее для высоких трубопроводов давления и температуры.
Скошенные концы редуктора сварного соединения встык в плане или, изготовленный в соответствии с ASME B16.9 и сваривая процессом согласовывая ASME B16.25.
Место происхождения: Китай
Редукторы трубы приходят в концентрические редукторы и эксцентричные редукторы. Они сделаны из стали углерода, легированной стали, нержавеющей стали, стали низкой температуры или стали высокой эффективности, etc
Название продукта: Концентрический/эксцентричный редуктор
Размер: ″ 1/2 – 72 ″
Безшовный локоть: ″ DN15~DN600 ″ ~24 1/2
Сваренный локоть: 4 ″ DN150~DN1800 ″ ~72
Стена Thinkness: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s
Максимальная толщина: 120mm
Стандарт: ANSI B16.9/16,28, ASTM A53/A106, API 5L, ASME B36.10M-1996, DIN2605/2615/2616, JIS P2311/2312
Материал: Сталь углерода, легированная сталь, нержавеющая сталь
Поверхностное покрытие: Прозрачное гальванизированное масло, ржавчин-защитное черное смазочное минеральное масло или горячее.

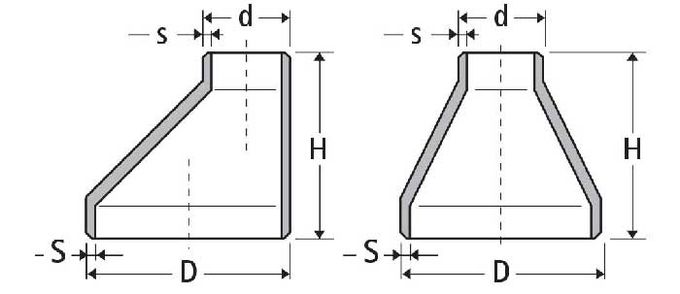

Чертеж с данными:
| Код RCD REISO | Ø БОЛЬШОЕ | Ø НЕБОЛЬШОЕ | ВЫСОТА h mm | ТЕОРЕТИЧЕСКИЙ ВЕС KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | Толщина s mm | DN | d mm | Толщина s mm | |||
| 27 21 | 3/4 | 26,9 | 2,3 | 1/2 | 21,3 | 2,0 | 38 | 0,08 |
| 33 21 | 1 | 33,7 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,09 |
| 33 27 | 3/4 | 26,9 | 2,3 | 0,09 | ||||
| 42 21 | 1 ″ 1/4 | 42,4 | 2,6 | 1/2 | 21,3 | 2,0 | 50 | 0,12 |
| 42 27 | 3/4 | 26,9 | 2,3 | 0,13 | ||||
| 42 33 | 1 | 33,7 | 2,6 | 0,14 | ||||
| *48 21 | 1 ″ 1/2 | 48,3 | 2,6 | 1/2 | 21,3 | 2,0 | 64 | 0,18 |
| 48 27 | 3/4 | 26,9 | 2,3 | 0,19 | ||||
| 48 33 | 1 | 33,7 | 2,6 | 0,20 | ||||
| 48 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,20 | ||||
| 60 27 | 2 | 60,3 | 2,9 | 3/4 | 26,9 | 2,3 | 76 | 0,30 |
| 60 33 | 1 | 33,7 | 2,6 | 0,31 | ||||
| 60 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,32 | ||||
| 60 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,33 | ||||
| 76 33 | 2 ″ 1/2 | 76,1 | 2,9 | 1 | 33,7 | 2,6 | 90 | 0,40 |
| 76 42 | 1 ″ 1/4 | 42,4 | 2,6 | 0,47 | ||||
| 76 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,48 | ||||
| 76 60 | 2 | 60,3 | 2,6 | 0,49 | ||||
| 89 42 | 3 | 88,9 | 3,2 | 1 ″ 1/4 | 42,4 | 2,6 | 90 | 0,55 |
| 89 48 | 1 ″ 1/2 | 48,3 | 2,6 | 0,61 | ||||
| 89 60 | 2 | 60,3 | 2,9 | 0,62 | ||||
| 89 76 | 2 ″ 1/2 | 76,1 | 2,9 | 0,63 | ||||
| 114 48 | 4 | 114,3 | 3,6 | 1 ″ 1/2 | 48,3 | 2,6 | 100 | 0,85 |
| 114 60 | 2 | 60,3 | 2,9 | 0,98 | ||||
| 114 76 | 2 ″ 1/2 | 76,1 | 2,9 | 1,00 | ||||
| 114 89 | 3 | 88,9 | 3,2 | 1,02 | ||||
| 139 60 | 5 | 139,7 | 4,0 | 2 | 60,3 | 2,9 | 127 | 1,60 |
| 139 76 | 2 ″ 1/2 | 76,1 | 2,9 | 1,70 | ||||
| 139 89 | 3 | 88,9 | 3,2 | 1,74 | ||||
| 139 114 | 4 | 114,3 | 3,6 | 1,76 | ||||
| *168 76 | 6 | 168,3 | 4,5 | 2 ″ 1/2 | 76,1 | 2,9 | 140 | 2,60 |
| 168 89 | 3 | 88,9 | 3,2 | 2,70 | ||||
| 168 114 | 4 | 114,3 | 3,6 | 2,82 | ||||
| 168 139 | 5 | 139,7 | 4,0 | 2,94 | ||||
| 219 114 | 8 | 219,1 | 6,3 | 4 | 114,3 | 3,6 | 152 | 5,03 |
| 219 139 | 5 | 139,7 | 4,0 | 5,12 | ||||
| 219 168 | 6 | 168,3 | 4,5 | 5,18 | ||||
| *273 114 | 10 | 273,0 | 6,3 | 4 | 114,3 | 3,6 | 178 | 7,00 |
| *273 139 | 5 | 139,7 | 4,0 | 7,20 | ||||
| 273 168 | 6 | 168,3 | 4,5 | 7,40 | ||||
| 273 219 | 8 | 219,1 | 6,3 | 7,55 | ||||
| 323 168 | 12 | 323,9 | 7,1 | 6 | 168,3 | 4,5 | 203 | 11,00 |
| 323 219 | 8 | 219,1 | 6,3 | 11,10 | ||||
| 323 273 | 10 | 273 | 6,3 | 11,20 | ||||
N.B. код RCD = концентрические редукторы – код REISO = excentric редукторы
* только концентрический
| Номинальный размер трубы | 1/2 до 2.1/2 | 3 до 3.1/2 | 4 | 5 до 8 |
| Внешний диаметр на наклоне (d) |
+ 1,6 – 0,8 |
1,6 | 1,6 | + 2,4 – 1,6 |
| Внутри диаметра на конце | 0,8 | 1,6 | 1,6 | 1,6 |
| Общая длина (h) | 2 | 2 | 2 | 2 |
| Номинальный размер трубы | 10 до 18 | 20 до 24 | 26 до 30 | 32 до 48 |
| Внешний диаметр на наклоне (d) |
+ 4 – 3,2 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Внутри диаметра на конце | 3,2 | 4,8 | + 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Общая длина (h) | 2 | 2 | 5 | 5 |
| Толщина стены (t) | Меньше чем 87,5% из номинальной толщины стены | |||
Допуски размеров в миллиметрах если не указано иное и равное ± если не указано иное.

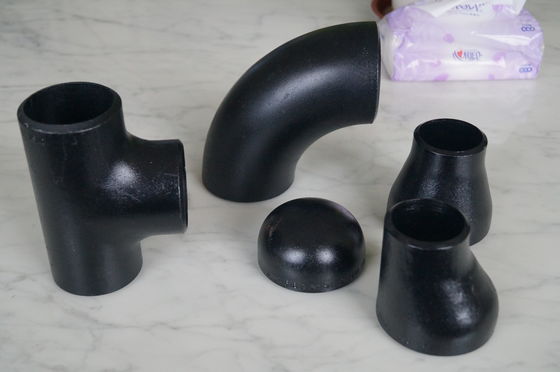

Показывать продуктов нашей компании:
