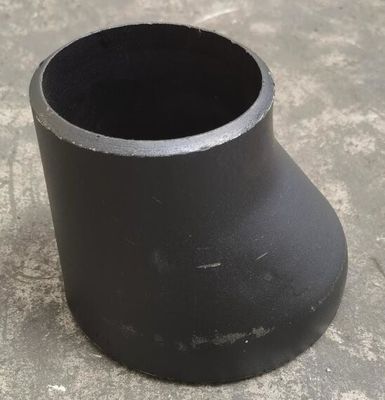

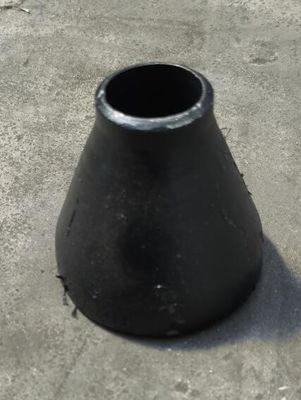

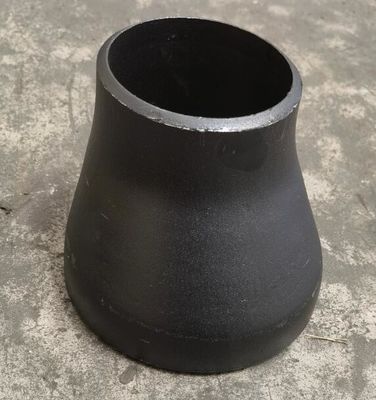

Краска черноты редуктора SCH40 A234 WPB трубы стали ECC ЖУЛИКА PED ASME B16.9 ISO

Краска черноты редуктора SCH40 A234 WPB трубы стали ECC ЖУЛИКА PED ASME B16.9 ISO
Краска черноты редуктора SCH40 A234 WPB трубы стали ECC ЖУЛИКА PED ASME B16.9 ISO Краска черноты редуктора SCH40 A234 WPB трубы стали ECC ЖУЛИКА PED ASME B16.9 ISO Краска черноты редуктора SCH40 A234 WPB трубы стали ECC ЖУЛИКА PED ASME B16.9 ISO

Большие изображения :  Краска черноты редуктора SCH40 A234 WPB трубы стали ECC ЖУЛИКА PED ASME B16.9 ISO

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: XF
Сертификация: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Номер модели: 1/2» - 48"
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: 1USD-100USD
Упаковывая детали: Случаи и паллеты переклейки
Время доставки: 15-30DAYS
Условия оплаты: L/C, D/A, D/P, T/T, западное соединение
Поставка способности: 1500TONS ОДИН МЕСЯЦ
контакт

Краска черноты редуктора SCH40 A234 WPB трубы стали ECC ЖУЛИКА PED ASME B16.9 ISO

описание
Стандарт: АСМЭ Б16.9 Размер: 1/2» - 48"
Материал: A234 WPB SS304/304L SS316/316L Толщина: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Покрытие: Черная гальванизированные краска, масло, холодный гальванизировать и горячее Пакет: Случаи и паллеты переклейки
Высокий свет:

Редуктор трубы стали ЖУЛИКА ASME B16.9

,

Редуктор стальной трубы ECC ASME B16.9

,

Редуктор черноты PED A234 WPB ISO

РЕДУКТОР SCH40 A234 WPB ECC РЕДУКТОРА ЖУЛИКА ASME B16.9 С ЧЕРНОЙ КРАСКОЙ



Материал: A234 WPB SS304/304L SS316/316L



Размер: 1/2» - 48"



Толщина: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Покрытие: Черная гальванизированные краска, масло, холодный гальванизировать и горячее



Пакет: Случаи и паллеты переклейки



Детальный характер продукции
Название продукта: ЛОКОТЬ, РЕДУКТОР, ТРОЙНИК, КРЫШКА Стандарт: ANSI B16.9, EN10253, DIN
Материал: A234 WPB/P245GH/S235JRG2/ST37-2 Тип: Безшовный штуцер, сваренный штуцер
Цвет: Черный, масло доказательства ржавчины Сталь: Сталь углерода, нержавеющая сталь
Положение: Хэбэй Оплата: Плата авансом 30%, 70% против экземпляра BL
Сертификат: ISO, PED Использование: Соединение трубы

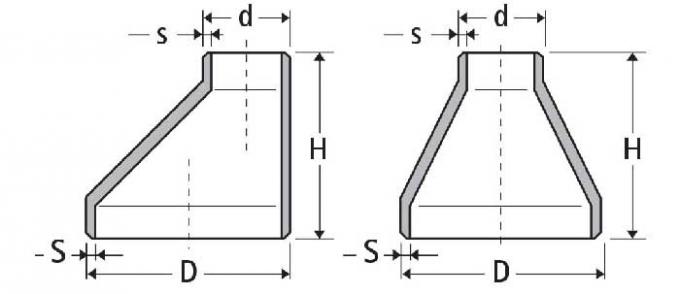

Размеры редукторов ANSI /ASME B16.9, Buttweld концентрический чертеж габаритных размеров редуктора, эксцентричные Buttweld размеры редукторов:

Редуктор Eccnetric проставляет размеры ANSI B16.9

Размеры редукторов нержавеющей стали

Код RCD REISO Ø БОЛЬШОЕ Ø НЕБОЛЬШОЕ ВЫСОТА h mm ТЕОРЕТИЧЕСКИЙ ВЕС KG
DN D mm Толщина s mm DN d mm Толщина s mm
27 21 3/4 26,9 2,3 1/2 21,3 2,0 38 0,08
33 21 1 33,7 2,6 1/2 21,3 2,0 50 0,09
33 27 3/4 26,9 2,3 0,09
42 21 1 ″ 1/4 42,4 2,6 1/2 21,3 2,0 50 0,12
42 27 3/4 26,9 2,3 0,13
42 33 1 33,7 2,6 0,14
*48 21 1 ″ 1/2 48,3 2,6 1/2 21,3 2,0 64 0,18
48 27 3/4 26,9 2,3 0,19
48 33 1 33,7 2,6 0,20
48 42 1 ″ 1/4 42,4 2,6 0,20
60 27 2 60,3 2,9 3/4 26,9 2,3 76 0,30
60 33 1 33,7 2,6 0,31
60 42 1 ″ 1/4 42,4 2,6 0,32
60 48 1 ″ 1/2 48,3 2,6 0,33
76 33 2 ″ 1/2 76,1 2,9 1 33,7 2,6 90 0,40
76 42 1 ″ 1/4 42,4 2,6 0,47
76 48 1 ″ 1/2 48,3 2,6 0,48
76 60 2 60,3 2,6 0,49
89 42 3 88,9 3,2 1 ″ 1/4 42,4 2,6 90 0,55
89 48 1 ″ 1/2 48,3 2,6 0,61
89 60 2 60,3 2,9 0,62
89 76 2 ″ 1/2 76,1 2,9 0,63
114 48 4 114,3 3,6 1 ″ 1/2 48,3 2,6 100 0,85
114 60 2 60,3 2,9 0,98
114 76 2 ″ 1/2 76,1 2,9 1,00
114 89 3 88,9 3,2 1,02
139 60 5 139,7 4,0 2 60,3 2,9 127 1,60
139 76 2 ″ 1/2 76,1 2,9 1,70
139 89 3 88,9 3,2 1,74
139 114 4 114,3 3,6 1,76
*168 76 6 168,3 4,5 2 ″ 1/2 76,1 2,9 140 2,60
168 89 3 88,9 3,2 2,70
168 114 4 114,3 3,6 2,82
168 139 5 139,7 4,0 2,94
219 114 8 219,1 6,3 4 114,3 3,6 152 5,03
219 139 5 139,7 4,0 5,12
219 168 6 168,3 4,5 5,18
*273 114 10 273,0 6,3 4 114,3 3,6 178 7,00
*273 139 5 139,7 4,0 7,20
273 168 6 168,3 4,5 7,40
273 219 8 219,1 6,3 7,55
323 168 12 323,9 7,1 6 168,3 4,5 203 11,00
323 219 8 219,1 6,3 11,10
323 273 10 273 6,3 11,20

N.B. код RCD = концентрические редукторы – код REISO = excentric редукторы

* только концентрический



ANSI/РЕДУКТОР ASME B16.9 – допуски размеров редуктора Concnentric и эксцентричных редукторов трубы

Номинальный размер трубы 1/2 до 2.1/2 3 до 3.1/2 4 5 до 8
Внешний диаметр
на наклоне (d)		 + 1,6
– 0,8		 1,6 1,6 + 2,4
– 1,6
Внутри диаметра на конце 0,8 1,6 1,6 1,6
Общая длина (h) 2 2 2 2
Номинальный размер трубы 10 до 18 20 до 24 26 до 30 32 до 48
Внешний диаметр
на наклоне (d)		 + 4
– 3,2		 + 6,4
– 4,8		 + 6,4
– 4,8		 + 6,4
– 4,8
Внутри диаметра на конце 3,2 4,8 + 6,4
– 4,8		 + 6,4
– 4,8
Общая длина (h) 2 2 5 5
Толщина стены (t) Меньше чем 87,5% из номинальной толщины стены

Допуски размеров в миллиметрах если не указано иное и равное ± если не указано иное.



Контакт:

Администраторов по сбыту: Анни

CO. ШТУЦЕРА ФЛАНЦА И ТРУБЫ ХЭБЭЯ XINFENG ВЫСОКОНАПОРНОЕ, LTD.

Добавьте.: Графство Mencun, город Cangzhou, провинция Хэбэя, Китай 061400

Чернь: 86 18031772012 (wechat, whatsapp)

Телефон: 86-317-6016612

Электронная почта: info3@hbxfgj.com

Skype: annie1989723

QQ: 532326446
