Подробная информация о продукте:
|
| тип: | сваренный и безшовный | Размер: | 1/2» - 72" |
|---|---|---|---|
| Материал: | WPB A234, ASTM/ASME A403 WP 304-304L 3016-316L | Толщина: | STD SCH40 SCH80 SCH120 SCH160 XXS |
| конец: | Согласно стандарту или требованиям к клиента | Стандарт: | ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, |
| Paintting: | Съемка взорвала, ржавчин-защитное черное смазочное минеральное масло | Упаковка: | курсируйте деревянные случаи, паллеты |
| Высокий свет: | Крышки конца стальной трубы WPB A234,SCH80 крышка стальной трубы 6 дюймов,крышки конца стальной трубы большого диаметра |
||
ANSI B16.9 сварки крышки безшовный, чернота Paitting SCH40 SCH80
Место происхождения: Китай
Крышка стальной трубы также вызвана Сталью Штепсельной вилкой, она обычно сваривала к концу трубы или устанавливала на внешнем потоке конца трубы для того чтобы покрыть штуцеры трубы. Закрыть трубопровод поэтому функцию это же как штепсельная вилка трубы.
(Вы можете также использовать слепую плиту для того чтобы закрыть трубопровод, по-разному слепая плита отделяема и сваренная стальная крышка не съемна. Крышка включает выпуклую крышку, коническую раковину, переменный раздел диаметра, плоскую крышку и сжиманное отверстие.)
Выпуклая крышка имеет несколько форм: полусферическая крышка, эллиптическая крышка, крышка блюда, и сферически крышка. С точки зрения силы, полусферическая крышка постепенно не хороша для того чтобы изготовить, но она постепенно изготовлена с точки зрения изготовляя затруднения.
Ряд размера:
(1/2» - 24") безшовный тип DN15-DN600
DN15 - (1/2» - 48") сваренный тип DN1200
Толщина стены: SCH5 к SCH160
Материал:
Сталь углерода: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 etc
Нержавеющая сталь: ASTM A403 WP304/304L, WP316/316/L, WP317L, WP321, WP347 & WPS31254
Легированная сталь: ASTM A234 WP1/WP12/WP11/WP22/WP5/WP7/WP9/WP91
Дуплекс и супер сталь выплавленная дуплекс-процессом: ASTM A815 UNS S31803/S32205/S32750/S32760
Стандарт:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG12459-90, GB/T1340
Наклон конца: Согласно стандарту или требованиям к клиента
Поверхностное покрытие: Съемка взорвала, ржавчин-защитное черное смазочное минеральное масло
Испытывать без разрушения: тест проникания, ультразвуковой тест, радиографический тест, любой осмотр третьих сторон
Толщина:
Спецификация:
| NPS | O.D. D |
ДЛИНА H |
ДЛИНА H1 |
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 25 | 25 |
| 1 | 33,4 | 38 | 38 |
| 1.1/4 | 42,2 | 38 | 38 |
| 1.1/2 | 48,3 | 38 | 38 |
| 2 | 60,3 | 38 | 44 |
| 2.1/2 | 73 | 38 | 51 |
| 3 | 88,9 | 51 | 64 |
| 3.1/2 | 101,6 | 64 | 76 |
| 4 | 114,3 | 64 | 76 |
| 5 | 141,3 | 76 | 89 |
| 6 | 168,3 | 89 | 102 |
| 8 | 219,1 | 102 | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323,8 | 152 | 178 |
| 14 | 355,6 | 165 | 191 |
| 16 | 406,4 | 178 | 203 |
| 18 | 457 | 203 | 229 |
| 20 | 508 | 229 | 254 |
| 22 | 559 | 254 | 254 |
| 24 | 610 | 267 | 305 |
| 26 | 660 | 267 | … |
| 28 | 711 | 267 | … |
| 30 | 762 | 267 | … |
| 32 | 813 | 267 | … |
| 34 | 864 | 237 | … |
| 36 | 914 | 267 | … |
| 38 | 965 | 305 | … |
| 40 | 1016 | 305 | … |
| 42 | 1067 | 305 | … |
| 44 | 1118 | 343 | … |
| 46 | 1168 | 343 | … |
| 48 | 1219 | 343 | … |
| ДОПУСКИ РАЗМЕРОВ – КРЫШКИ | ||||
| Для всех штуцеров | Крышки | |||
| Номинальный размер трубы (NPS) | Вне Ø на наклоне | Внутри Ø на конце | Толщина стены t/t1 |
Общая длина e |
| 1/2 2 1/2 | 1 | 0,8 | Не | 4 |
| 3 3 1/2 | 1 | 1,6 | 4 | |
| 4 | +2 -1 | 1,6 | чем | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | номинального | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
Процесс производства:

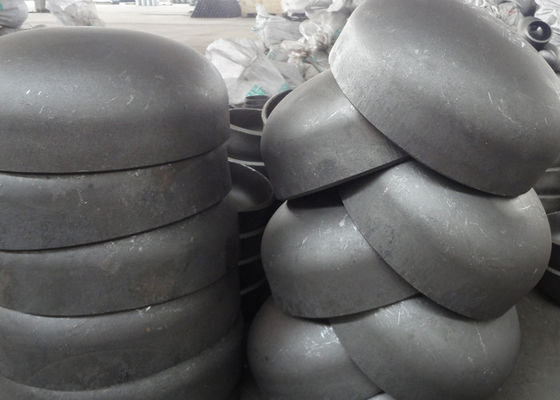

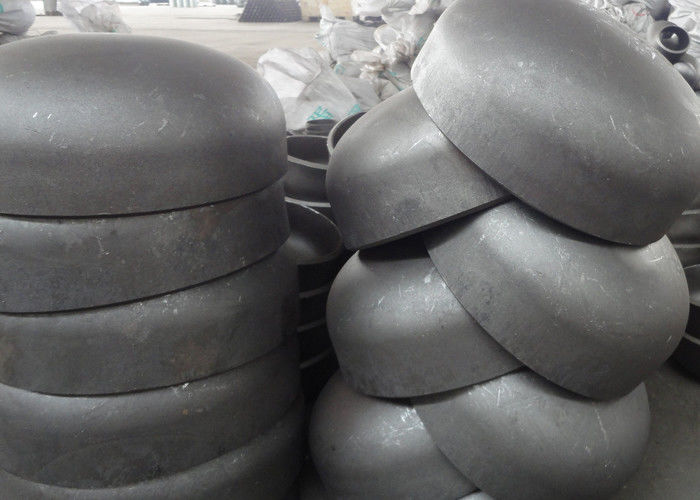

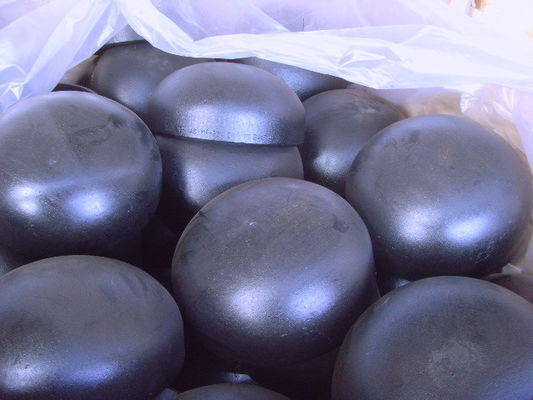

Показ продуктов:
