Подробная информация о продукте:
|
| Стандарт: | ASME B16.9, DIN2617, JIS | Размер: | 1/2» - 80" |
|---|---|---|---|
| Материал: | A234 WPB SS304/314L SS316/316L | Покрытие: | Черная гальванизированные краска, масло, холодный гальванизировать и горячее |
| Пакет: | Случаи и паллеты переклейки | Толщина: | STD, SCH40, SCH80, SCH120, SCH160, DIN, JIS |
| Сертификат: | ISO9001, PED И AD2000 W0 EN10204 3,1 | ||
| Высокий свет: | DIN2617 крышка стальной трубы 4 дюймов,Крышки Asme B16.9 нержавеющие Buttweld,STD 2 гальванизированная дюймами крышка трубы |
||

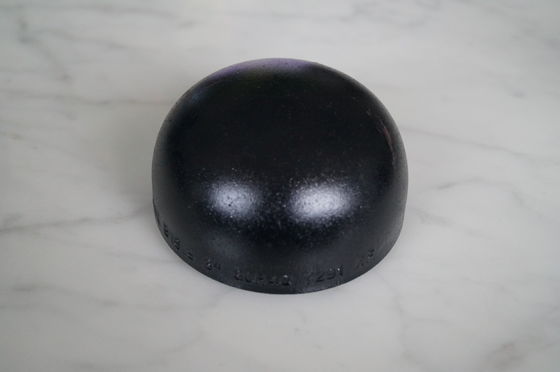

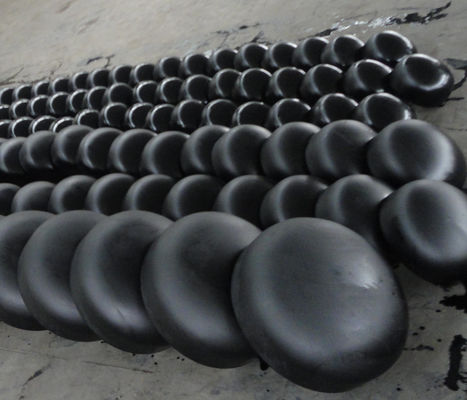

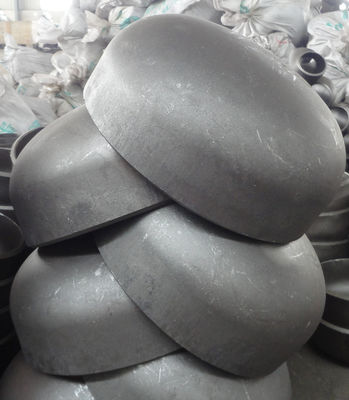

Asme B16.9 Din2617 Jis, En, штуцер крышки краски Std Sch40 Sch80 Sch160 безшовный черный
ШТУЦЕР КРЫШКИ
Список спецификации
| Имя Porduct | КРЫШКА /Stainless углерода стальная стальная |
| Размер | 1/2» - 80" безшовный |
| Стандарт | ANSI B16.9, EN10253-2, DIN2617, JIS B2311, |
| Толщина стены | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS и etc. |
| Тип | Безшовный и сваренный |
| Конец | Наклон end/BE/buttweld |
| Поверхность | цвет природы, залакированная, черная картина, антиржавейное масло etc. |
| Материал |
Сталь углерода: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH etc. |
| Сталь трубопровода: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 и etc. | |
| Легированная сталь Cr-Mo: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 etc. | |
| Применение |
Петрохимическое industy; авиация и авиационно-космическая промышленность; фармацевтическая промышленность; вытыхание газа; электростанция; корабль buliding; treament воды, etc. |
| Преимущества | готовый запас, более быстрый срок поставки; доступный во всех размерах, austomized; высококачественный |
КОД FOSTD - FOXS |
НОМИНАЛЬНЫЙ ДИАМЕТР |
TH СТЕНЫ. S MM |
ВЫСОТАH MM |
ТЕОРЕТИЧЕСКИЙ ВЕС KG |
|||
|---|---|---|---|---|---|---|---|
СПИСОК ИЗБИРАТЕЛЕЙ. |
D MM |
STD |
XS |
STD |
XS |
||
5 |
1/2 |
21,34 |
2,77 |
3,73 |
25,4 |
0,03 |
- |
7 |
3/4 |
26,67 |
2,87 |
3,91 |
25,4 |
0,06 |
0,08 |
10 |
1 |
33,40 |
3,38 |
4,55 |
38,1 |
0,10 |
0,14 |
12 |
1" 1/4 |
42,16 |
3,56 |
4,85 |
38,1 |
0,14 |
0,18 |
15 |
1" 1/2 |
48,26 |
3,68 |
5,08 |
38,1 |
0,16 |
0,23 |
20 |
2 |
60,32 |
3,91 |
5,54 |
38,1 |
0,27 |
0,32 |
25 |
2" 1/2 |
73,02 |
5,16 |
7,01 |
38,1 |
0,41 |
0,45 |
30 |
3 |
88,90 |
5,49 |
7,62 |
50,8 |
0,65 |
0,82 |
40 |
4 |
114,30 |
6,02 |
8,56 |
63,5 |
1,15 |
1,54 |
50 |
5 |
141,30 |
6,55 |
9,52 |
76,2 |
1,90 |
2,59 |
60 |
6 |
168,27 |
7,11 |
10,97 |
88,9 |
2,92 |
4,10 |
80 |
8 |
219,07 |
8,18 |
12,70 |
101,6 |
5,07 |
7,3 |
100 |
10 |
273 |
9,27 |
12,70 |
127 |
9,1 |
12,0 |
120 |
12 |
323,9 |
9,52 |
12,70 |
152 |
13,6 |
17,0 |
140 |
14 |
355,6 |
9,52 |
12,70 |
165 |
14,42 |
19,8 |
160 |
16 |
406,4 |
9,52 |
12,70 |
178 |
18,86 |
25,89 |
180 |
18 |
457,2 |
9,52 |
12,70 |
203 |
27,65 |
36,52 |
200 |
20 |
508 |
9,52 |
12,70 |
229 |
35,60 |
46,98 |
240 |
24 |
609,6 |
9,52 |
12,70 |
267 |
46 |
64,60 |
| КРЫШКИ - размер ANSI b 16,9 | |||
| дюймы | mm | Высота | |
| D | E | ||
| 1/2 | 15 | 21,34 | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| 1 1/2 | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | 101,60 | 63,50 |
| 4 | 100 | 114,30 | 63,50 |
| 5 | 125 | 141,30 | 76,20 |
| 6 | 150 | 168,27 | 88,90 |
| 8 | 200 | 219,07 | 101,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40 | 177,80 |
| 18 | 450 | 457,20 | 203,20 |
| 20 | 500 | 508,00 | 228,60 |
| 22 | 550 | 558,80 | 254,00 |
| 24 | 600 | 609,60 | 266,70 |
| 28 | 700 | 711,20 | 266,70 |
| Размер в mm | |||
| ДОПУСКИ РАЗМЕРОВ – SS ПУСКАЮТ КРЫШКИ ПО ТРУБАМ | ||||
| Для всех штуцеров | Крышки | |||
| Номинальный размер трубы (NPS) | Вне Ø на наклоне | Внутри Ø на конце | Толщина стены t/t1 |
Общая длина e |
| 1/2 2 1/2 | 1 | 0,8 | Не | 4 |
| 3 3 1/2 | 1 | 1,6 | 4 | |
| 4 | +2 -1 | 1,6 | чем | 4 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | номинального | 7 |
| 10 | +4 -3 | 3,2 | tickness | 7 |
| 12 a 18 | +4 -3 | 3,2 | 7 | |
| 20 a 24 | +6 -5 | 4,8 | 7 | |
| 26 a 30 | +7 -5 | 4,8 | 10 | |
| 32 a 48 | +7 -5 | 4,8 | 10 | |
1. кто мы?
Мы основаны в Хэбэе, Китае, начале от 1986, продаем фланец и штуцер трубы продал по всему миру.
2. как можем мы гарантировать качество?
Всегда образец подготовки производства перед массовым производством;
Всегда финальная инспекция перед пересылкой;
3.what может вы купить от нас?
Выкованный фланец, штуцер, выкованный штуцер, безшовная труба.
4. какие обслуживания можем мы обеспечить?
Принятые условия доставки: ОБМАНЫВАЙТЕ, CFR, CIF, EXW, FCA, DDP, DDU, срочная поставка, DAF;
Принятая валюта оплаты: USD, EUR, CNY;
Принятый тип оплаты: T/T, L/C, D/P D/A, MoneyGram, кредитная карточка, PayPal, западное соединение, наличные деньги, Escrow;
Поговоренный язык: Английский язык, китайский, арабский, французский
